STM8L151C6T6
- 厂商名称ST意法半导体
- 元件分类8位微控制器-MCU
- 中文描述意法半导体，微控制器，STM8L系列，48引脚，LQFP封装，CAN通道数0，STM8，表面贴装安装
- 英文描述MCU 8-bit STM8 CISC 32KB Flash 2.5V/3.3V 48-Pin LQFP Tray
- 数据手册STM8L151C6T6数据手册Datasheet PDF
- 在线购买
STM8L151C6T6概述
STM8L151C6T6器件是STM8L超低功耗8位系列的成员。工作电压范围为1.8 V至3.6 V（断电时降至1.65 V），并提供-40至+85°C和-40至+125°C的温度范围。
STM8L151C6T6具有增强的STM8 CPU内核，可提供增强的处理能力（在16 MHz时高达16 MIPS），同时保持CISC体系结构的优势，具有改进的代码密度，24位线性寻址空间以及针对低功耗操作的优化架构。
该系列包括带有硬件接口（SWIM）的集成调试模块，该模块允许非侵入式应用内调试和超快速Flash编程。
所有中密度STM8L15x微控制器均具有嵌入式数据EEPROM和低功耗，低电压，单电源程序闪存。
它们集成了广泛的增强型I/O和外围设备。
外设的模块化设计允许在不同的ST微控制器系列（包括32位系列）中找到相同的外设。这使得向其他家族的过渡非常容易，并且通过使用一组通用的开发工具甚至可以进一步简化。
STM8L151C6T6具有增强的STM8 CPU内核，可提供增强的处理能力（在16 MHz时高达16 MIPS），同时保持CISC体系结构的优势，具有改进的代码密度，24位线性寻址空间以及针对低功耗操作的优化架构。
该系列包括带有硬件接口（SWIM）的集成调试模块，该模块允许非侵入式应用内调试和超快速Flash编程。
所有中密度STM8L15x微控制器均具有嵌入式数据EEPROM和低功耗，低电压，单电源程序闪存。
它们集成了广泛的增强型I/O和外围设备。
外设的模块化设计允许在不同的ST微控制器系列（包括32位系列）中找到相同的外设。这使得向其他家族的过渡非常容易，并且通过使用一组通用的开发工具甚至可以进一步简化。
STM8L151C6T6中文参数
| 系列名称 | STM8L | 长度 | 7.2mm |
| 封装类型 | LQFP | 模数转换器分辨率 | 12Bit |
| 安装类型 | 表面贴装 | 最高工作温度 | +85°C |
| 引脚数目 | 48 | 计时器数目 | 3 |
| 装置核芯 | STM8 | I2C通道数目 | 1 |
| 数据总线宽度 | 8Bit | 脉冲宽度调制 | 3 x 16 位 |
| 程序存储器大小 | 1 kB，32 kB | 指令集结构 | CISC |
| 最大频率 | 16MHz | 模数转换器单元数目 | 1 |
| 内存大小 | 2 kB | 尺寸 | 7.2 x 7.2 x 1.45mm |
| PWM单元数目 | 1 | USART 通道数量 | 1 |
| 模数转换器通道 | 25 | 最低工作温度 | -40°C |
| SPI通道数目 | 1 | 程序存储器类型 | 闪存 |
| 典型工作电源电压 | 1.8 → 3.6 V | 计时器分辨率 | 8 bit, 16 bit |
| 宽度 | 7.2mm | 高度 | 1.45mm |
| PWM通道 | 3 | 计时器 | 1 x 8位，2 x 16位 |
| 模数转换器 | 25 x 12 位 | PWM分辨率 | 16Bit |

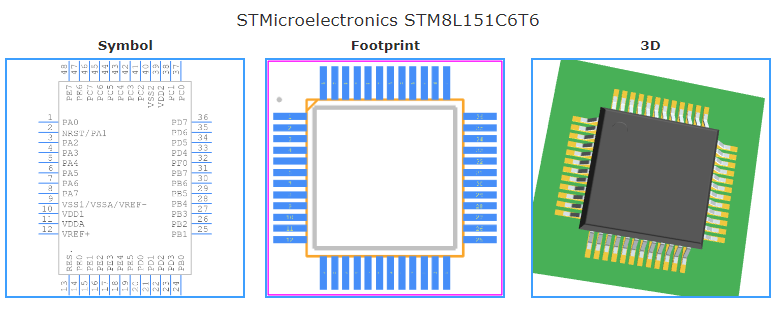

STM8L151C6T6引脚图
