SD12T1G
- 厂商名称ON安森美
- 元件分类ESD二极管
- 中文描述安森美，二极管，单向，350W，25V，2引脚，SOD-323封装
- 英文描述ESD Suppressor Diode TVS Uni-Dir 12V Automotive 2-Pin SOD-323 T/R
- 数据手册SD12T1G数据手册Datasheet PDF
- 在线购买
SD12T1G概述
SD05T1系列瞬态电压抑制二极管专为需要瞬态过压保护功能的应用而设计。适用于对电压和ESD敏感的设备，例如计算机，打印机，商用机器，通信系统，医疗设备和其他应用。该器件非常适合电路板空间有限的情况。
300mW稳态电源路由
350W（8 x 20?s）峰值功率
低泄漏
正极用极性带表示
符合IEC61000-4-2 4级，15kV（空气），8kV（接触）
符合IEC6100-4-4级别4，40A
符合IEC6100-4-5（闪电），24A
符合16kV人体模型ESD要求
-55至150°C的结温范围
应用
计算机和计算机周边，通信与网络，医用，工业
300mW稳态电源路由
350W（8 x 20?s）峰值功率
低泄漏
正极用极性带表示
符合IEC61000-4-2 4级，15kV（空气），8kV（接触）
符合IEC6100-4-4级别4，40A
符合IEC6100-4-5（闪电），24A
符合16kV人体模型ESD要求
-55至150°C的结温范围
应用
计算机和计算机周边，通信与网络，医用，工业
SD12T1G中文参数
| 二极管配置 | 单路 | ESD保护 | 是 |
| 方向类型 | 单向 | 每片芯片元件数目 | 1 |
| 最大钳位电压 | 25V | 最低工作温度 | -55 °C |
| 最小击穿电压 | 13.3V | 最高工作温度 | +150 °C |
| 安装类型 | 表面贴装 | 最大反向漏电流 | 1?A |
| 封装类型 | SOD-323 | 测试电流 | 1mA |
| 最大反向待机电压 | 12V | 高度 | 1mm |
| 引脚数目 | 2 | 宽度 | 1.35mm |
| 峰值脉冲功率耗散 | 350W | 长度 | 1.8mm |
| 最大峰值脉冲电流 | 15A | 尺寸 | 1.8 x 1.35 x 1mm |

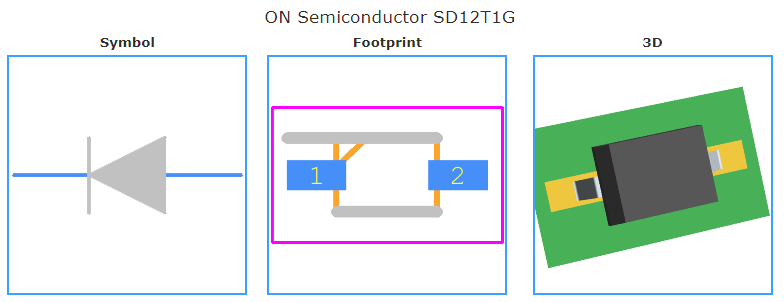

SD12T1G引脚图
