STM32F407VET6
- 厂商名称ST意法半导体
- 元件分类ARM微控制器
- 中文描述意法半导体,ARM微控制器,MCU,STM32F系列,100引脚,LQFP封装,CAN通道数2,ARM Cortex M4F,表面贴装安装
- 英文描述MCU 32-bit ARM Cortex M4 RISC 512KB Flash 2.5V/3.3V 100-Pin LQFP Tray
- 数据手册STM32F407VET6数据手册Datasheet PDF
- 在线购买
STM32F407VET6概述
STM32F407VET6是基于STM32F407/417高性能ARM®Cortex?M4的微控制器集成创新外设，168 MHz工作频率，此外，还具有以太网MAC和用于CMOS传感器的照相机接口。STM32F407VET6具有32位闪存MCU具有浮点单元(FPU)，带数字信号处理(DSP)说明和存储器保护装置(MPU)，提高了应用安全性。STM32F407VET6微控制器带有一个crypto/hash处理器，为AES 128、192、256、Triple DES和hash(MD5,SHA-1)提供硬件加速。
STM32F407VET6 高性能和工业标准芯体系，随附增强外设和连接的输入/输出。它们包括ADC、DAC、RTC、16位计时器（包括两个用于电动机控制的PWM计时器）、32位计时器。还有真随机编号发生器(RNG)。此外，省电模式套件具有低功耗应用设计。将涵盖多种应用，包括电动机驱动器和应用控制、工业应用：反相器、PLC、扫描仪、HVAC、视频对讲机、家用音频设备和医疗设备。
168MHz CPU/210DMIPS
ART加速器（动态电源比例）
12位DAC、12位ADC
计时器：16位和32位
温度范围：–40至+85°C和–40至+105°C
电源1.8至3.6 V
标准和高级通信；
I2C、SPI、I2S全双工（专用内部音频PLL）
USART；UART
USB OTG FS；USB OTG HS、CAN
SDIO/MMC接口
真随机编号发生器
闪存：高达1 MB，SRAM：高达192 KB，备用RAM：高达4 KB
Crypto/hash处理器（仅限STM32F417）
STM32F4系列32位ARM Cortex-M4微控制器，STMicroelectronics
基于ARM Cortex-M4的STM32 F4系列高性能MCU，带有DSP和FPU指令，是行业领先的STM32组合向更高性能的扩展。工作频率高达180 MHz。
多达2个USB 2.0 OTG FS/HS
SDIO（安全数字输入输出）
USART、SPI、I?C
I?S（内部IC声音）+音频PLL
16和32位计时器
多达3个12位ADC
低电压1.7 V至3.6 V
STM32F407VET6 高性能和工业标准芯体系，随附增强外设和连接的输入/输出。它们包括ADC、DAC、RTC、16位计时器（包括两个用于电动机控制的PWM计时器）、32位计时器。还有真随机编号发生器(RNG)。此外，省电模式套件具有低功耗应用设计。将涵盖多种应用，包括电动机驱动器和应用控制、工业应用：反相器、PLC、扫描仪、HVAC、视频对讲机、家用音频设备和医疗设备。
168MHz CPU/210DMIPS
ART加速器（动态电源比例）
12位DAC、12位ADC
计时器：16位和32位
温度范围：–40至+85°C和–40至+105°C
电源1.8至3.6 V
标准和高级通信；
I2C、SPI、I2S全双工（专用内部音频PLL）
USART；UART
USB OTG FS；USB OTG HS、CAN
SDIO/MMC接口
真随机编号发生器
闪存：高达1 MB，SRAM：高达192 KB，备用RAM：高达4 KB
Crypto/hash处理器（仅限STM32F417）
STM32F4系列32位ARM Cortex-M4微控制器，STMicroelectronics
基于ARM Cortex-M4的STM32 F4系列高性能MCU，带有DSP和FPU指令，是行业领先的STM32组合向更高性能的扩展。工作频率高达180 MHz。
多达2个USB 2.0 OTG FS/HS
SDIO（安全数字输入输出）
USART、SPI、I?C
I?S（内部IC声音）+音频PLL
16和32位计时器
多达3个12位ADC
低电压1.7 V至3.6 V
STM32F407VET6中文参数
| 系列名称 | STM32F | 最低工作温度 | -40°C |
| 封装类型 | LQFP | 以太网通道的最大数量 | 1 |
| 安装类型 | 表面贴装 | I2C通道数目 | 3 |
| 引脚数目 | 100 | 计时器数目 | 14 |
| 装置核芯 | ARM Cortex M4F | 以太网通道数目 | 1 |
| 数据总线宽度 | 32Bit | UART通道数目 | 2 |
| 程序存储器大小 | 512 kB | 程序存储器类型 | 闪存 |
| 最大频率 | 168MHz | 最高工作温度 | +85 °C |
| 内存大小 | 4 kB、192 kB | 模数转换器单元数目 | 3 |
| USB通道 | 1 x 设备，1 x 主机，1 x OTG | 指令集结构 | RISC |
| PWM单元数目 | 1 | 脉冲宽度调制 | 2 x 16 位 |
| 模数转换器通道 | 16 | 宽度 | 14.2mm |
| SPI通道数目 | 3 | PWM通道 | 2 |
| 典型工作电源电压 | 1.8 → 3.6 V | 模数转换器 | 3（16 x 12 位） |
| 模数转换器分辨率 | 12Bit | 长度 | 14.2mm |
| CAN通道数目 | 2 | 尺寸 | 14.2 x 14.2 x 1.45mm |
| 高度 | 1.45mm | 计时器 | 12 x 16位，2 x 32位 |
| 计时器分辨率 | 16 bit, 32 bit | USART 通道数量 | 4 |
| PWM分辨率 | 16Bit | LIN 通道数量 | 1 |

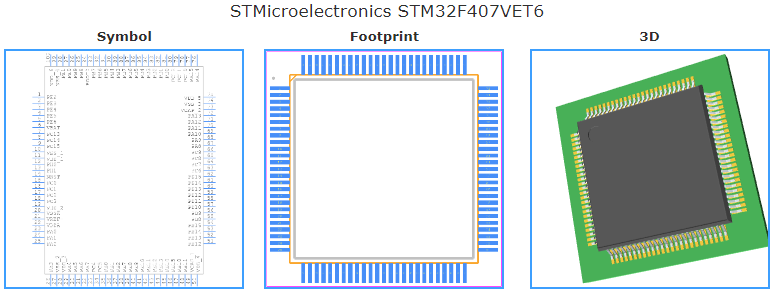

STM32F407VET6引脚图
