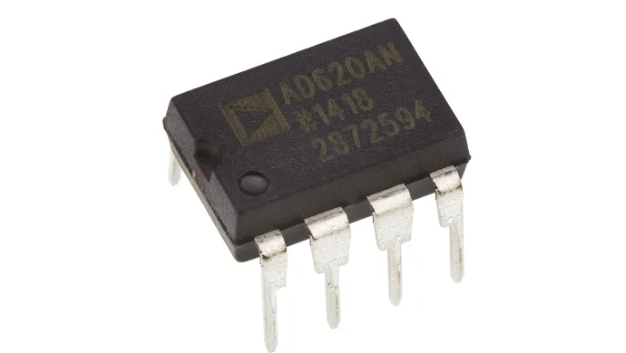

AD620ANZ
- 厂商名称ADI
- 元件分类仪表运放
- 中文描述仪表放大器,双路,通孔安装,0.125mV偏置,8引脚PDIP封装
- 英文描述Low Drift,Low Power Instrumentation Amp with Set Gains of 1 to 10000
- 数据手册AD620ANZ数据手册Datasheet PDF
- 在线购买
AD620ANZ概述
AD620ANZ是一款低功耗高精度仪表放大器，仅需一个外部电阻即可将增益设置为1至10,000。它具有较低的功率（最大电源电流仅为1.3mA），非常适合电池供电的便携式（或远程）应用。AD620具有40ppm最大非线性误差的高精度，50?V max的低失调电压和0.6?V/°C max的失调漂移，非常适合用于精密数据采集系统，例如秤和传感器接口。AD620的低噪声，低输入偏置电流和低功耗特性使其非常适合医疗应用，例如ECG和无创血压监测仪。通过在输入级中使用Super?eta处理，可以实现最大1.0nA的低输入偏置电流。
易于使用
通过一个外部电阻设置增益
比3种运算放大器IA设计更高的性能
低电量
出色的直流性能（B级）
低噪声
120kHz带宽（G=100）
15?s的建立时间达到0.01％
应用
医用,信号处理,工业,自动化与过程控制,电源管理
易于使用
通过一个外部电阻设置增益
比3种运算放大器IA设计更高的性能
低电量
出色的直流性能（B级）
低噪声
120kHz带宽（G=100）
15?s的建立时间达到0.01％
应用
医用,信号处理,工业,自动化与过程控制,电源管理
AD620ANZ中文参数
| 电源类型 | 双 | 最大输入电阻值 | 10GΩ |
| 封装类型 | PDIP | 最小CMRR | 73dB |
| 安装类型 | 通孔 | 典型增加带宽产品 | 1MHz |
| 引脚数目 | 8 | 长度 | 9.27mm |
| 典型双电源电压 | ±12 V, ±15 V, ±3 V, ±5 V, ±9 V | 高度 | 3.3mm |
| 最大输入偏置电压 | 0.125mV | 宽度 | 6.35mm |
| 最低工作温度 | -40 °C | 尺寸 | 9.27 x 6.35 x 3.3mm |
| 最高工作温度 | +85 °C |
AD620ANZ引脚图
