1N5822
- 厂商名称ON安森美
- 元件分类肖特基二极管
- 中文描述肖特基二极管,最大连续正向电流3A,峰值反向重复电压40V,通孔安装,DO-201AD封装,2引脚
- 英文描述Diode Schottky 40V 3A 2-Pin DO-201AD T/R(Alt:1N5822)
- 数据手册1N5822数据手册Datasheet PDF
- 在线购买
1N5822概述
1N5822轴向引线整流器系统在大型区域金属至硅功率二极管中采用了著名的肖特基势垒原理。这一独特的产品结合了ART几何特性，铬箔金属，带氧化物钝化和金属重叠触点的外延结构。本产品最适合用作整流器，专门用于低电压，高频反向器，也用于自由电流二极管和极性保护二极管。
特点
?极低VF
?以塑料袋装运，每包50个。
?无铅封装现已推出*
?外壳：环氧，模制
?表面：所有外表面均防腐蚀，端子引线可轻松焊接
?用于焊接的导联温度：最大260°C，持续10秒
二极管和整流器，ON Semiconductor
特点
?极低VF
?以塑料袋装运，每包50个。
?无铅封装现已推出*
?外壳：环氧，模制
?表面：所有外表面均防腐蚀，端子引线可轻松焊接
?用于焊接的导联温度：最大260°C，持续10秒
二极管和整流器，ON Semiconductor
1N5822中文参数
| 安装类型 | 通孔 | 引脚数目 | 2 |
| 封装类型 | DO-201AD | 最大正向电压降 | 950mV |
| 最大连续正向电流 | 3A | 每片芯片元件数目 | 1 |
| 峰值反向重复电压 | 40V | 二极管技术 | 肖特基 |
| 二极管配置 | 单路 | 直径 | 5.6mm |
| 二极管类型 | 肖特基 | 峰值非重复正向浪涌电流 | 80A |

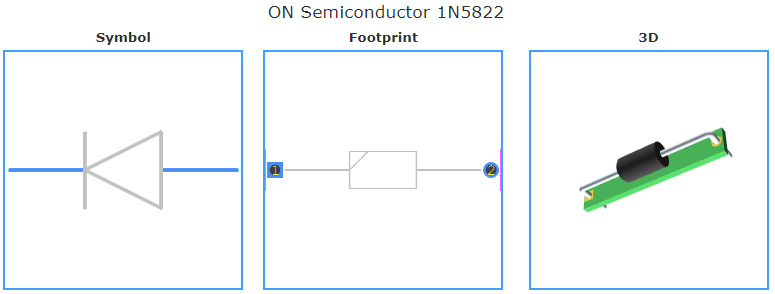

1N5822引脚图
