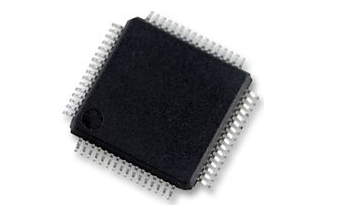

AD7606BSTZ-4
- 厂商名称ADI
- 元件分类数模转换芯片-ADC
- 中文描述数据采集系统IC,200ksps,满量程误差±32LSB,16位,64引脚,LQFP封装
- 英文描述4-Channel DAS with 16-Bit,Bipolar Input,Simultaneous Sampling ADC
- 数据手册AD7606BSTZ-4数据手册Datasheet PDF
- 在线购买
AD7606BSTZ-4概述
AD7606BSTZ-4是一款8通道数据采集系统，具有16位双极性输入同时采样ADC。每个部分都包含模拟输入钳位保护，一个二阶抗混叠滤波器，一个采样保持放大器，一个16位电荷重新分配逐次逼近型模数转换器（ADC），一个灵活的数字滤波器，一个2.5 V参考和参考缓冲器以及高速串行和并行接口。它采用5V单电源供电，可容纳±10和±5V真正的双极性输入信号，同时所有通道的吞吐速率均高达200kSPS。输入钳位保护电路可以承受高达±16.5V的电压。无论采样频率如何，它都具有1MR模拟输入阻抗。单次供货操作，片上滤波和高输入阻抗消除了对驱动器运算放大器和外部双极性电源的需求。抗混叠滤波器的3dB截止频率为22kHz，以200kSPS采样时提供40dB的抗混叠抑制。
完全集成的数据采集解决方案
模拟输入钳位保护
具有1MR模拟输入阻抗的输入缓冲器
二阶抗混叠模拟滤波器
片上精确基准和基准缓冲器
具有数字滤波器的过采样能力
兼容的并行/串行接口SPI/QSPI?/MICROWIRE?/DSP
应用
电源管理,电机驱动与控制,传感与仪器,自动化与过程控制
完全集成的数据采集解决方案
模拟输入钳位保护
具有1MR模拟输入阻抗的输入缓冲器
二阶抗混叠模拟滤波器
片上精确基准和基准缓冲器
具有数字滤波器的过采样能力
兼容的并行/串行接口SPI/QSPI?/MICROWIRE?/DSP
应用
电源管理,电机驱动与控制,传感与仪器,自动化与过程控制
AD7606BSTZ-4中文参数
| 模数转换器数目 | 1 | 满量程误差 | ±32LSB |
| 数据速率 | 200ksps | 电源类型 | 单 |
| 分辨率 | 16 位 | 典型单电源电压 | 5 V |
| 信噪比 | 95.5dB | 尺寸 | 10.2 x 10.2 x 1.45mm |
| 最长稳定时间 | 80?s | 宽度 | 10.2mm |
| 安装类型 | 表面贴装 | 长度 | 10.2mm |
| 封装类型 | LQFP | 最低工作温度 | -40 °C |
| 引脚数目 | 64 | 最高工作温度 | +85 °C |
| 整体非线性误差 | ±2LSB | 高度 | 1.45mm |

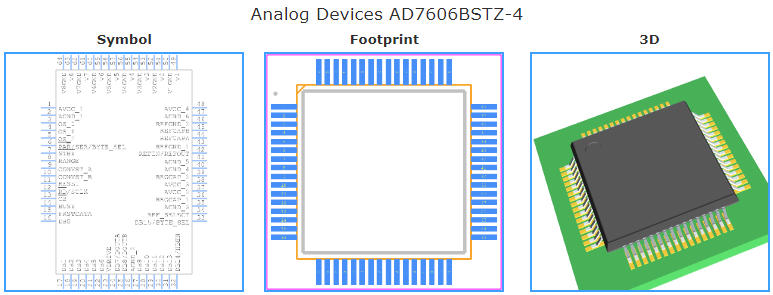

AD7606BSTZ-4引脚图
