LM321MF/NOPB
- 厂商名称TI德州仪器
- 元件分类通用运放
- 中文描述德州仪器,运算放大器,SOT-23封装,1通道,表面贴装安装,双，单电源,5引脚
- 英文描述Op Amp Single Low Power Amplifier±15V/30V 5-Pin SOT-23 T/R
- 数据手册LM321MF/NOPB数据手册Datasheet PDF
- 在线购买
LM321MF/NOPB概述
LM321MF/NOPB是采用5引脚SOT-23封装的低功耗单路运算放大器（运算放大器）。该运算放大器为低功耗系统带来了性能和经济性。输入共模范围包括接地，并且设备能够在单电源应用以及双电源应用中运行。它还能够舒适地驱动大容性负载。LM321以经济的价格设计用于多种应用，而不会牺牲宝贵的电路板空间。
增益带宽乘积为1MHz
低电源电流为430?A
低输入偏置电流为45nA
3V至32V的宽电源电压范围
在高电容负载下稳定
0.4V/?s的压摆率
输入失调电压为2mV
共模抑制比为65db
工作温度范围-40°C至85°C
应用
信号处理,电源管理,工业,便携式器材,通信与网络
增益带宽乘积为1MHz
低电源电流为430?A
低输入偏置电流为45nA
3V至32V的宽电源电压范围
在高电容负载下稳定
0.4V/?s的压摆率
输入失调电压为2mV
共模抑制比为65db
工作温度范围-40°C至85°C
应用
信号处理,电源管理,工业,便携式器材,通信与网络
LM321MF/NOPB中文参数
| 安装类型 | 表面贴装 | 最低工作温度 | -40 °C |
| 封装类型 | SOT-23 | 最高工作温度 | +85 °C |
| 电源类型 | 双，单 | 轨对轨 | 无 |
| 每片芯片通道数目 | 1 | 长度 | 2.92mm |
| 引脚数目 | 5 | 典型电压增益 | 100 dB |
| 典型单电源电压 | 5 → 28 V | 高度 | 1.02mm |
| 典型增加带宽产品 | 1MHz | 宽度 | 1.6mm |
| 典型双电源电压 | ±12 V, ±3 V, ±5 V, ±9 V | 典型输入电压噪声密度 | 40nV/√Hz |
| 典型转换速率 | 0.4V/?s | 尺寸 | 2.92 x 1.6 x 1.02mm |

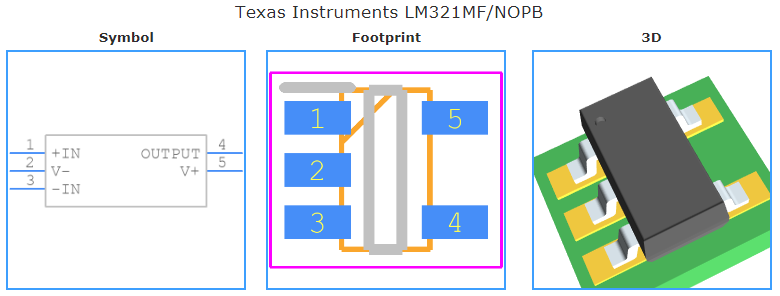

LM321MF/NOPB引脚图
