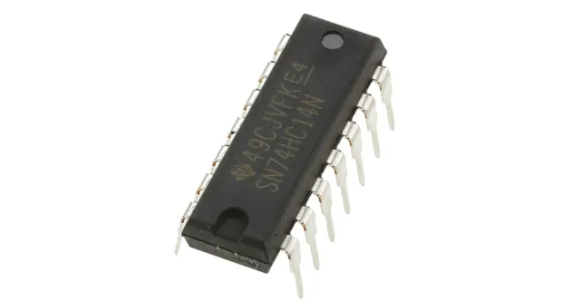

SN74HC14N
- 厂商名称TI德州仪器
- 元件分类门极和反相器
- 中文描述六个反相器,5.2mA,14引脚PDIP封装
- 英文描述Hex Schmitt-Trigger Inverters 14-PDIP-40 to 85
- 数据手册SN74HC14N数据手册Datasheet PDF
- 在线购买
SN74HC14N概述
SN74HC14N是一款施密特触发器芯片,包含6个独立的非门.执行布伦函数Y=A,正压逻辑.
输出可驱动多达10个LSTTL负载
低功耗,最大20?A ICC
传播延迟时间11ns(典型值)
5V时,±4mA输出驱动
最大1?A低输入电流
应用
国防,军用与航空
输出可驱动多达10个LSTTL负载
低功耗,最大20?A ICC
传播延迟时间11ns(典型值)
5V时,±4mA输出驱动
最大1?A低输入电流
应用
国防,军用与航空
SN74HC14N中文参数
| 逻辑功能 | 逆变器 | 逻辑系列 | HC |
| 输入类型 | 施密特触发器 | 尺寸 | 19.3 x 6.35 x 4.57mm |
| 每片芯片元件数目 | 6 | 长度 | 19.3mm |
| 施密特触发器输入 | 是 | 最大工作电源电压 | 6 V |
| 最长传播延迟时间@最长CL | 21 ns @ 6 V, 25 ns @ 4.5 V, 125 ns @ 2 V | 高度 | 4.57mm |
| 最大高电平输出电流 | -5.2mA | 最高工作温度 | +85°C |
| 最大低电平输出电流 | 5.2mA | 传输延迟测试条件 | 10pF |
| 安装类型 | 通孔 | 宽度 | 6.35mm |
| 封装类型 | PDIP | 最低工作温度 | -40°C |
| 引脚数目 | 14 | 最小工作电源电压 | 2 V |
SN74HC14N引脚图
