nRF51822-QFAA-R
- 厂商名称NORDIC
- 元件分类射频卡芯片
- 中文描述射频收发器,2.4GHz至2.483GHz,GFSK,2Mbps,4dBm输出,-85dBm输入,1.8V至3.6V,QFN-48
- 英文描述Bluetooth Low Energy and 2.4 GHz SoC
- 数据手册nRF51822-QFAA-R数据手册Datasheet PDF
- 在线购买
nRF51822-QFAA-R概述
nRF51822-QFAA-R是一款通用的超低功耗SoC，非常适合Bluetooth®低功耗和2.4 GHz专有无线应用。它基于具有256/128 KB闪存和32/16 KB RAM的32位ARM®Cortex?-M0 CPU构建。灵活的2.4 GHz无线电支持蓝牙低功耗和2.4 GHz专有协议，例如Gazell。
它集成了丰富的模拟和数字外围设备选择，这些外围设备可以通过可编程外围设备互连（PPI）系统直接进行交互，而无需CPU的干预。灵活的GPIO使您可以将SPI主/从，TWI主和UART等数字接口连接到设备上的31个GPIO中的任何一个。
主要特点
16 MHz Cortex-M0
256/128 KB闪存，32/16
KB RAM
2.4 GHz收发器
2 Mbps，1 Mbps，250 kbps
蓝牙低功耗
+4 dBm TX功率
128位AES CCM
UART，SPI，TWI
10位ADC
它集成了丰富的模拟和数字外围设备选择，这些外围设备可以通过可编程外围设备互连（PPI）系统直接进行交互，而无需CPU的干预。灵活的GPIO使您可以将SPI主/从，TWI主和UART等数字接口连接到设备上的31个GPIO中的任何一个。
主要特点
16 MHz Cortex-M0
256/128 KB闪存，32/16
KB RAM
2.4 GHz收发器
2 Mbps，1 Mbps，250 kbps
蓝牙低功耗
+4 dBm TX功率
128位AES CCM
UART，SPI，TWI
10位ADC
nRF51822-QFAA-R中文参数
| 处理单元 | 微控制器 | 最大工作电源电压 | 3.6 V |
| 安装类型 | 表面贴装 | 最高工作温度 | +105 °C |
| 封装类型 | QFN | 最小工作电源电压 | 1.9 V |
| 引脚数目 | 48 | 最低工作温度 | -40°C |
| 尺寸 | 6 x 6 x 0.85mm | 宽度 | 6mm |
| 高度 | 0.85mm | 汽车标准 | AEC-Q100 |
| 长度 | 6mm |

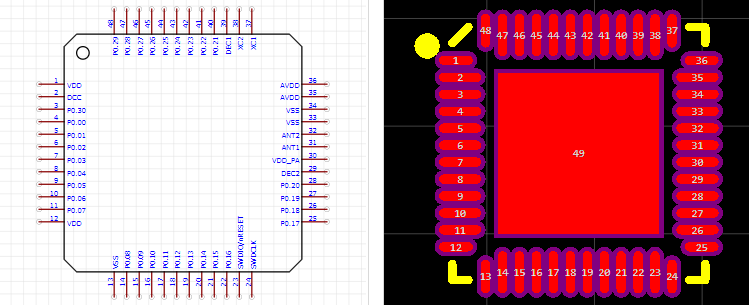

nRF51822-QFAA-R引脚图
