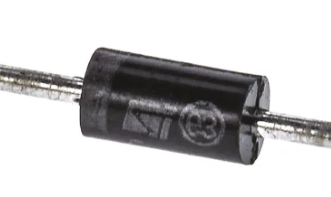

1N5819
- 厂商名称ST意法半导体
- 元件分类肖特基二极管
- 中文描述肖特基二极管,最大连续正向电流1A,峰值反向重复电压40V,通孔安装,DO-41封装,2引脚
- 英文描述40V,1 A axial Power Schottky Rectifier40 V,1 A axial Power Schottky Rectifier
- 数据手册1N5819数据手册Datasheet PDF
- 在线购买
1N5819概述
STMicroelectronics公司的1N5819是一款轴向引线低压降肖特基整流器,DO-41封装.该产品具有非常小的传导损耗,可忽略不计的开关损耗,极快的开关速度与低正向压降.适用于开关模式电源,高频DC至DC转换器,高频逆变器,续流,极性保护与小型电池充电器.
雪崩性能说明
最大反向重复电压Vrrm为40V
tp 10ms时,正向非重复浪涌电流IFSM为25A
正向电流If(AV)1A
IF 3A时,最大正向电压VF850mV
最高工作结温150°C
应用
电源管理,工业,便携式器材,消费电子产品
雪崩性能说明
最大反向重复电压Vrrm为40V
tp 10ms时,正向非重复浪涌电流IFSM为25A
正向电流If(AV)1A
IF 3A时,最大正向电压VF850mV
最高工作结温150°C
应用
电源管理,工业,便携式器材,消费电子产品
1N5819中文参数
| 安装类型 | 通孔 | 引脚数目 | 2 |
| 封装类型 | DO-41 | 最大正向电压降 | 900mV |
| 最大连续正向电流 | 1A | 每片芯片元件数目 | 1 |
| 峰值反向重复电压 | 40V | 二极管技术 | 肖特基 |
| 二极管配置 | 单路 | 峰值非重复正向浪涌电流 | 25A |
| 二极管类型 | 肖特基 | 直径 | 2.72mm |

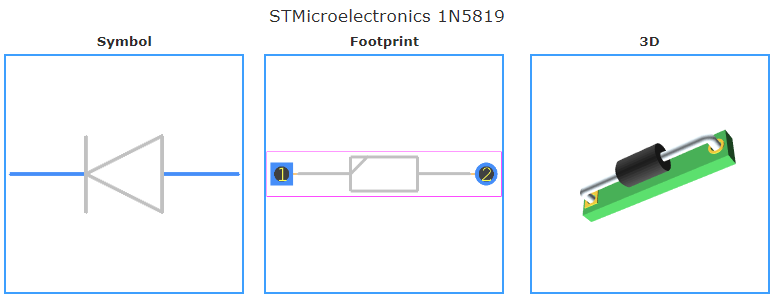

1N5819引脚图
