STM32F103ZET6
- 厂商名称ST意法半导体
- 元件分类ARM微控制器
- 中文描述意法半导体,微控制器,STM32F系列,144引脚,LQFP封装,CAN通道数1,ARM Cortex M3,表面贴装安装
- 英文描述Mainstream Performance line,ARM Cortex-M3 MCU with 512 Kbytes Flash,72 MHz CPU,motor control,USB and CAN
- 数据手册STM32F103ZET6数据手册Datasheet PDF
- 在线购买
STM32F103ZET6概述
STM32F103ZET6是一个32位高密度性能线路微控制器单元,有三个12位模数转换器和4个通用16位计时器,另有两个PWM计时器,以及一个标准和高级通讯接口,多达两个I?C,三个SPI和两个I?S,一个SDIO,五个USART,一个USB和一个CAN.它融合了高性能的ARM®Cortex®-M3 32-位RISC内核,运行频率72MHz,高速内嵌存储器和一个宽范围的强化输入输出外设,连接至两个APB总线.此144引脚通用微控制器单元(MCU)具有512kB闪存.
POR,PDR和可编程电压检测器
低功率-睡眠,停止和待机模式
VBAT为实时时钟和备份寄存器供电
12通道DMA控制器
调试模式,串行线路调试(SWD)和JTAG接口
Cortex®-M3内嵌追踪Macrocell?
2 x看门口定时器
SysTick定时器-24位下变频器
CRC计算单元,96位特有ID
应用
电机驱动与控制,便携式器材,医用,消费电子产品,计算机和计算机周边,通信与网络,工业,安全,成像,视频和目视,HVAC
POR,PDR和可编程电压检测器
低功率-睡眠,停止和待机模式
VBAT为实时时钟和备份寄存器供电
12通道DMA控制器
调试模式,串行线路调试(SWD)和JTAG接口
Cortex®-M3内嵌追踪Macrocell?
2 x看门口定时器
SysTick定时器-24位下变频器
CRC计算单元,96位特有ID
应用
电机驱动与控制,便携式器材,医用,消费电子产品,计算机和计算机周边,通信与网络,工业,安全,成像,视频和目视,HVAC
STM32F103ZET6中文参数
| 系列名称 | STM32F | 程序存储器类型 | 闪存 |
| 封装类型 | LQFP | 计时器数目 | 6 |
| 安装类型 | 表面贴装 | I2C通道数目 | 2 |
| 引脚数目 | 144 | 模数转换器分辨率 | 12Bit |
| 装置核芯 | ARM Cortex M3 | 指令集结构 | RISC |
| 数据总线宽度 | 32Bit | CAN通道数目 | 1 |
| 程序存储器大小 | 512 kB | 模数转换器单元数目 | 3 |
| 最大频率 | 72MHz | 最高工作温度 | +85 °C |
| 内存大小 | 64 kB | 长度 | 20.2mm |
| USB通道 | 1个设备 | 模数转换器 | 3（21 x 12 位） |
| PWM单元数目 | 2 | 宽度 | 20.2mm |
| 模数转换器通道 | 21 | USART 通道数量 | 5 |
| SPI通道数目 | 3 | 高度 | 1.45mm |
| 典型工作电源电压 | 2.5, 3.3 V | 计时器分辨率 | 16Bit |
| 计时器 | 6 x 16 位 | 脉冲宽度调制 | 2（16 位）（电机控制） |
| 尺寸 | 20.2 x 20.2 x 1.45mm | 最低工作温度 | -40 °C |
| PWM分辨率 | 16Bit |

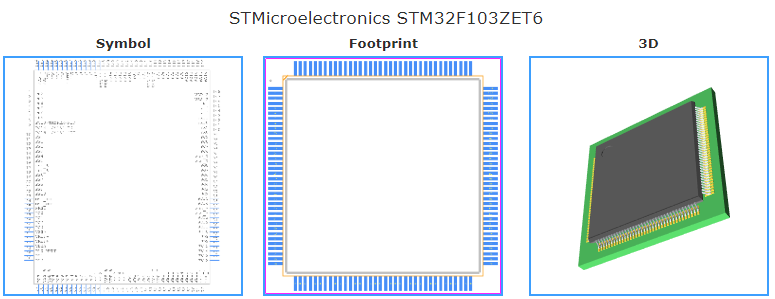

STM32F103ZET6引脚图
