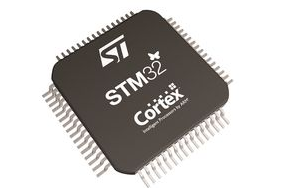

STM32F103RDT6
- 厂商名称ST意法半导体
- 元件分类ARM微控制器
- 中文描述意法半导体，微控制器，STM32F系列，64引脚，LQFP封装，CAN通道数1，ARM Cortex M3，表面贴装安装
- 英文描述MCU 32-bit ARM Cortex M3 RISC 384KB Flash 2.5V/3.3V 64-Pin LQFP T/R
- 数据手册STM32F103RDT6数据手册Datasheet PDF
- 在线购买
STM32F103RDT6概述
STM32F103RDT6是一款32位高密度性能微控制器单元，提供3个12位模数转换器与4个通用16位计时器以及2个PMW计时器，以及标准与高级通讯接口，最多2个I?C，3个SPI与2个I?S，1个SDIO，5个USART，1个USB与1个CAN.它包含72MHz运行频率高性能ARM®Cortex®-M0 32位RISC核心，高速嵌入式存储器以及连接至2条APB总线的多种增强型I/O与外设.64引脚通用微控制器单元(MCU)包含384kB闪存.
POR，PDR与可编程电压检测器
低功率-睡眠，停止与待机模式
VBAT电源，用于RTC与备份寄存器
12通道DMA控制器
调试模式-串行线调试(SWD)与JTAG接口
Cortex®-M3嵌入式trace Macrocell?
2 x看门狗计时器
SysTick定时器-24位倒计数器
CRC计算单元，96位独特ID
应用
电机驱动与控制，便携式器材，医用，消费电子产品，计算机和计算机周边，通信与网络，工业，安全，成像，视频和目视，HVAC
POR，PDR与可编程电压检测器
低功率-睡眠，停止与待机模式
VBAT电源，用于RTC与备份寄存器
12通道DMA控制器
调试模式-串行线调试(SWD)与JTAG接口
Cortex®-M3嵌入式trace Macrocell?
2 x看门狗计时器
SysTick定时器-24位倒计数器
CRC计算单元，96位独特ID
应用
电机驱动与控制，便携式器材，医用，消费电子产品，计算机和计算机周边，通信与网络，工业，安全，成像，视频和目视，HVAC
STM32F103RDT6中文参数
| 系列名称 | STM32F | CAN通道数目 | 1 |
| 封装类型 | LQFP | 指令集结构 | RISC |
| 安装类型 | 表面贴装 | 模数转换器分辨率 | 12Bit |
| 引脚数目 | 64 | 计时器数目 | 6 |
| 装置核芯 | ARM Cortex M3 | 宽度 | 10.2mm |
| 数据总线宽度 | 32Bit | 脉冲宽度调制 | 2（16 位）（电机控制） |
| 程序存储器大小 | 384 kB | 长度 | 10.2mm |
| 最大频率 | 72MHz | 模数转换器 | 3（16 x 12 位） |
| 内存大小 | 64 kB | 高度 | 1.45mm |
| USB通道 | 1个设备 | USART 通道数量 | 5 |
| PWM单元数目 | 2 | 计时器 | 6 x 16 位 |
| 模数转换器通道 | 16 | 尺寸 | 10.2 x 10.2 x 1.45mm |
| SPI通道数目 | 3 | 计时器分辨率 | 16Bit |
| 典型工作电源电压 | 2 → 3.6 V | PWM分辨率 | 16Bit |
| 最高工作温度 | +85°C | 最低工作温度 | -40°C |
| I2C通道数目 | 2 | 程序存储器类型 | 闪存 |
| 模数转换器单元数目 | 3 |

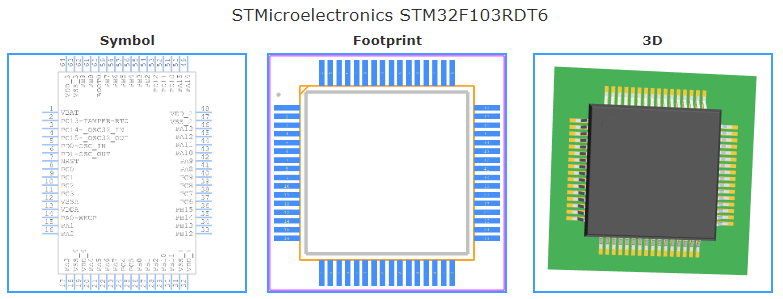

STM32F103RDT6引脚图
