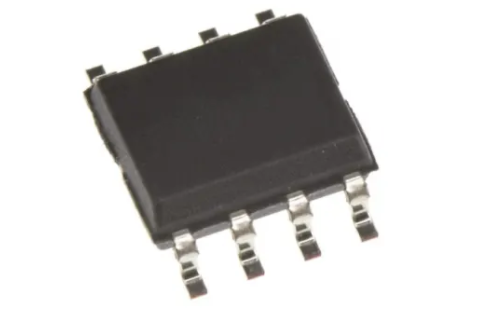

LM258DR2G
- 厂商名称ON安森美
- 元件分类运算放大器
- 中文描述运算放大器，SOIC封装，双通道，表面贴装安装，单电源，双运算，8引脚
- 英文描述Op Amp Dual GP±16V/32V 8-Pin SOIC N T/R
- 数据手册LM258DR2G数据手册Datasheet PDF
- 在线购买
LM258DR2G概述
LM258DR2G双运算放大器。它们具有真正的差动输入、可在3V-32V之间操作单电源电压。这些运算放大器与其他单个运算放大器（例如静态电流）相比具有许多优势（占MC1741的五分之一）。ESD夹也安装在所有输入引脚上。
共模输入范围包括负极电源、因此无需在其他应用中使用偏压组件。输出电压包括负电源电压。
特点和优势：
?单电源操作：3V–32V
?共模范围扩展到负极电源
?单电源和分离电源操作
?低输入偏置电流
?内部补偿
?真正的差分输入阶段
?输入上的ESD夹具
应用：
?集成商
?比较器
?电压夹具
?电流调节器
?线性稳压器
短路保护输出
真差分输入阶段
单电源范围：3.0 V至32 V
低输入偏置电流
内部补偿
共模范围延伸到负电源
单电源和拆分电源操作
输入上的ESD夹可增强设备的坚固性，而不会影响操作
提供无铅封装
共模输入范围包括负极电源、因此无需在其他应用中使用偏压组件。输出电压包括负电源电压。
特点和优势：
?单电源操作：3V–32V
?共模范围扩展到负极电源
?单电源和分离电源操作
?低输入偏置电流
?内部补偿
?真正的差分输入阶段
?输入上的ESD夹具
应用：
?集成商
?比较器
?电压夹具
?电流调节器
?线性稳压器
短路保护输出
真差分输入阶段
单电源范围：3.0 V至32 V
低输入偏置电流
内部补偿
共模范围延伸到负电源
单电源和拆分电源操作
输入上的ESD夹可增强设备的坚固性，而不会影响操作
提供无铅封装
LM258DR2G中文参数
| 放大器类型 | 双运算 | 长度 | 5mm |
| 安装类型 | 表面贴装 | 最大输入电压 | 32 V |
| 封装类型 | SOIC | 典型电压增益 | 100 V/mV |
| 电源类型 | 单 | 输入偏置电流 | 100nA |
| 每片芯片通道数目 | 2 | 尺寸 | 5 x 4 x 1.5mm |
| 引脚数目 | 8 | 失调电压 | 7mV |
| 典型单电源电压 | 3 → 32 V | 最小输入电压 | 3 V |
| 最大工作频率 | 20 kHz | 输出电流 | 20（散热）mA，40（电源）mA |
| 最高工作温度 | +85°C | 宽度 | 4mm |
| 最低工作温度 | -25 °C | 高度 | 1.5mm |
| 汽车标准 | AEC-Q100 | 输入电压范围 | 3 → 32 V |
LM258DR2G引脚图
