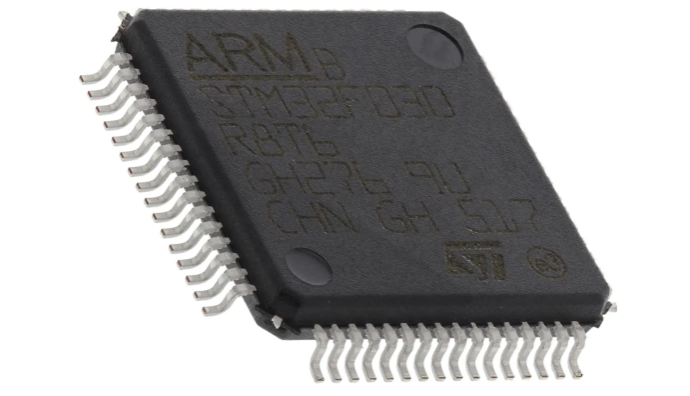

STM32F030R8T6
- 厂商名称ST意法半导体
- 元件分类ARM微控制器
- 中文描述MCU微控制单元，ARM Cortex-M0，32位，48 MHz，64 KB
- 英文描述MCU 32-bit ARM Cortex M0 RISC 64KB Flash 2.5V/3.3V 64-Pin LQFP Tray
- 数据手册STM32F030R8T6数据手册Datasheet PDF
- 在线购买
STM32F030R8T6概述
STM32F030R8T6是带有ARM®32位Cortex?-M0 CPU的微控制器，采用64引脚LQFP封装的频率高达48MHz
CRC计算单元，64Kb闪存，8KB SRAM
2.4V至3.6V电压范围，上电/掉电复位（POR/PDR）
4至32MHz晶体振荡器，内部40KHz RC振荡器
55 GPIO，5通道DMA控制器
1个18通道，12位同步ADC
1个（16位）高级控制和5个（16位）通用定时器，1个（16位）基本定时器
带有警报的日历RTC以及从停止/待机状态定期唤醒
SPI，I2C和USART通信接口
串行线调试（SWD）
CRC计算单元，64Kb闪存，8KB SRAM
2.4V至3.6V电压范围，上电/掉电复位（POR/PDR）
4至32MHz晶体振荡器，内部40KHz RC振荡器
55 GPIO，5通道DMA控制器
1个18通道，12位同步ADC
1个（16位）高级控制和5个（16位）通用定时器，1个（16位）基本定时器
带有警报的日历RTC以及从停止/待机状态定期唤醒
SPI，I2C和USART通信接口
串行线调试（SWD）
STM32F030R8T6中文参数
| 系列名称 | STM32F | 脉冲宽度调制 | 1（6 x 16 位） |
| 封装类型 | LQFP | 计时器数目 | 7 |
| 安装类型 | 表面贴装 | 模数转换器 | 1（18 x 12 位） |
| 引脚数目 | 64 | 长度 | 10.2mm |
| 装置核芯 | ARM Cortex M0 | 模数转换器分辨率 | 12Bit |
| 数据总线宽度 | 32Bit | 最低工作温度 | -40 °C |
| 程序存储器大小 | 64 kB | PWM分辨率 | 16Bit |
| 最大频率 | 48MHz | 指令集结构 | RISC |
| 内存大小 | 8 kB | 计时器分辨率 | 16Bit |
| PWM单元数目 | 1 | 高度 | 1.45mm |
| 模数转换器通道 | 18 | PWM通道 | 6 |
| SPI通道数目 | 2 | 宽度 | 10.2mm |
| 典型工作电源电压 | 3.6 V | 最高工作温度 | +85 °C |
| I2C通道数目 | 2 | 计时器 | 7 x 16 位 |
| 尺寸 | 10.2 x 10.2 x 1.45mm | USART 通道数量 | 2 |
| 程序存储器类型 | 闪存 | 模数转换器单元数目 | 1 |
STM32F030R8T6引脚图
