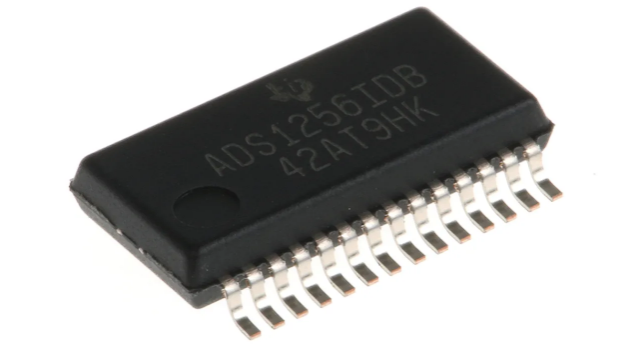

ADS1256IDBR
- 厂商名称TI德州仪器
- 元件分类数模转换芯片
- 中文描述模数转换器(ADC)，8路，24位，30ksps，28引脚，SSOP封装
- 英文描述24-Bit，30kSPS，8-Ch Delta-Sigma ADC With PGA for Factory Automation and Process Control
- 数据手册ADS1256IDBR数据手册Datasheet PDF
- 在线购买
ADS1256IDBR概述
ADS1255和ADS1256是极低噪声的24位模数（A/D）转换器。它们为最苛刻的应用提供了完整的高分辨率测量解决方案。
该转换器由一个四阶Δ-Σ（ΔΣ）调制器和一个可编程数字滤波器组成。灵活的输入多路复用器处理差分或单端信号，并包括用于验证连接到输入的外部传感器的完整性的电路。可选的输入缓冲器大大增加了输入阻抗，低噪声可编程增益放大器（PGA）以二进制步进提供从1到64的增益。可编程滤波器允许用户在高达23位无噪声的分辨率和高达每秒30k样本（SPS）的数据速率之间进行优化。转换器提供快速的通道循环，以测量多路复用输入，还可以执行单次转换，仅需一个周期即可完成转换。
该转换器由一个四阶Δ-Σ（ΔΣ）调制器和一个可编程数字滤波器组成。灵活的输入多路复用器处理差分或单端信号，并包括用于验证连接到输入的外部传感器的完整性的电路。可选的输入缓冲器大大增加了输入阻抗，低噪声可编程增益放大器（PGA）以二进制步进提供从1到64的增益。可编程滤波器允许用户在高达23位无噪声的分辨率和高达每秒30k样本（SPS）的数据速率之间进行优化。转换器提供快速的通道循环，以测量多路复用输入，还可以执行单次转换，仅需一个周期即可完成转换。
ADS1256IDBR中文参数
| 体系结构 | Delta Sigma | 引脚数目 | 28 |
| 模数转换器数目 | 8 | 整体非线性误差 | ±0.001%FSR |
| 分辨率 | 24 位 | 数字式接口类型 | 串行 （SPI） |
| 采样率 | 30ksps | 典型单电源电压 | 5 V |
| 输入信号类型 | 差分、单端 | 最高工作温度 | 85°C |
| 输入类型 | 电压 | 最低工作温度 | -40 °C |
| 安装类型 | 表面贴装 | 尺寸 | 10.2 x 5.3 x 1.95mm |
| 封装类型 | SSOP |

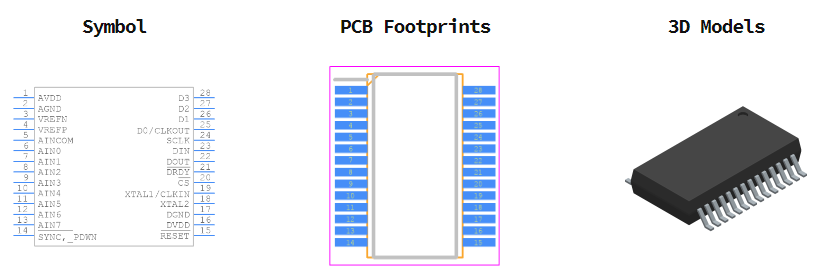

ADS1256IDBR引脚图
