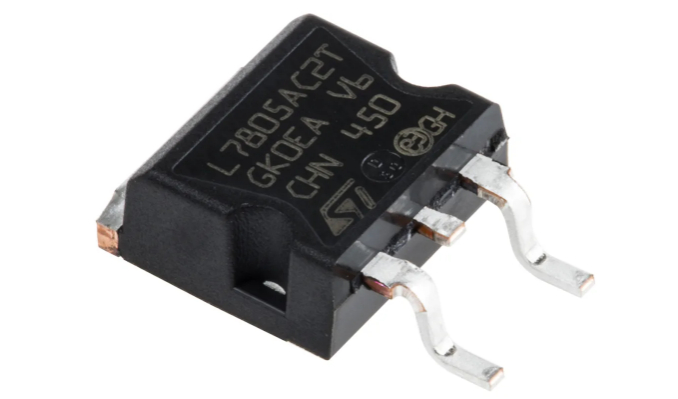

L7805ACD2T-TR
- 厂商名称ST意法半导体
- 元件分类线性稳压器LDO
- 中文描述线性稳压器，固定，7805，5V 1A，10V至35V输入，5V和1.5A输出，TO-263-3
- 英文描述Standard Regulator Pos 5V 1.5A 3-Pin(2+Tab)D2PAK T/R
- 数据手册L7805ACD2T-TR数据手册Datasheet PDF
- 在线购买
L7805ACD2T-TR概述
L7805ACD2T-TR是一款三端正电压调节器，具有几个固定的输出电压，从而使其在广泛的应用中有用。该调节器可以提供本地卡上调节，从而消除了与单点调节相关的配电问题。每种类型都内置内部限流，热关断和安全区域保护，使其本质上坚不可摧。如果提供足够的散热，它们可以提供超过1A的输出电流。尽管这些设备主要设计为固定稳压器，但可以与外部组件一起使用以获得可调的电压和电流。
热过载保护
短路保护
输出过渡SOA保护
2％输出电压容差（A版）
在扩展温度范围内保证（A版）
应用
电源管理
热过载保护
短路保护
输出过渡SOA保护
2％输出电压容差（A版）
在扩展温度范围内保证（A版）
应用
电源管理
L7805ACD2T-TR中文参数
| 最大输出电流 | 1.5A | 引脚数目 | 3 |
| 调节器类型 | 线性电压 | 输出类型 | 固定 |
| 输出数目 | 1 | 尺寸 | 10.4 x 9.35 x 4.6mm |
| 线路调节 | 50 mV | 高度 | 4.6mm |
| 负荷调节 | 100 mV | 最低工作温度 | 0 °C |
| 精确度 | ±2% | 宽度 | 9.35mm |
| 极性 | 正极 | 长度 | 10.4mm |
| 安装类型 | 表面贴装 | 最大输入电压 | 35 V |
| 静态电流 | 4.3mA | 最高工作温度 | +125 °C |
| 封装类型 | D2PAK |
L7805ACD2T-TR引脚图
