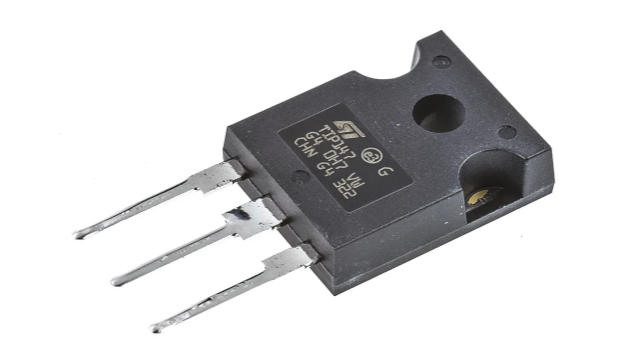

TIP147
- 厂商名称ST意法半导体
- 元件分类达林顿管
- 中文描述单晶体管，双极，达林顿，PNP，-100 V，-10 A，125 W，TO-247，通孔
- 英文描述Trans Darlington PNP 100V 10A 90000mW 3-Pin(3+Tab)TO-220AB Tube
- 数据手册TIP147数据手册Datasheet PDF
- 在线购买
TIP147概述
TIP147是具有低集电极-发射极饱和电压的互补PNP功率晶体管。它是采用平面技术制造的，具有基本的岛状布局。最终的晶体管显示出出色的高增益性能以及极低的饱和电压。设计用于线性和开关工业应用。
单片达林顿配置
集成反并联集电极-发射极二极管
0.5A基本电流
1°C/W结至外壳的热阻
应用
音频，工业
单片达林顿配置
集成反并联集电极-发射极二极管
0.5A基本电流
1°C/W结至外壳的热阻
应用
音频，工业
TIP147中文参数
| 晶体管类型 | PNP | 最大集电极-基极电压 | 100 V |
| 最大连续集电极电流 | 0.416666667 | 最大集电极-发射极饱和电压 | 3 V |
| 最大集电极-发射极电压 | 100 V | 最大集电极-基极截止电流 | 1mA |
| 最大发射极-基极电压 | 5 V | 最高工作温度 | +150 °C |
| 封装类型 | TO-247 | 长度 | 15.75mm |
| 安装类型 | 通孔 | 最低工作温度 | -65 °C |
| 引脚数目 | 3 | 尺寸 | 15.75 x 5.15 x 20.15mm |
| 晶体管配置 | 单 | 高度 | 20.15mm |
| 每片芯片元件数目 | 1 | 宽度 | 5.15mm |
| 最小直流电流增益 | 500 |

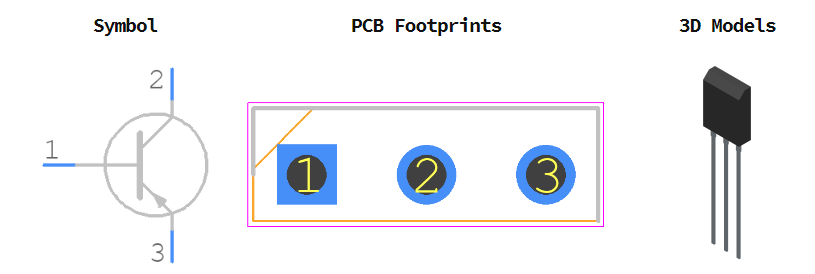

TIP147引脚图
