TPS54340DDAR
- 厂商名称TI德州仪器
- 元件分类DCDC芯片
- 中文描述DC-DC降压稳压器，可调节，4.5V至42V输入，0.8V至41.1V/5A输出，2.5MHz，HSOIC-8
- 英文描述Conv DC-DC 4.5V to 42V Synchronous Step Down Single-Out 0.8V to 41V 3.5A Automotive 8-Pin HSOP EP T/R
- 数据手册TPS54340DDAR数据手册Datasheet PDF
- 在线购买
TPS54340DDAR概述
TPS54340DDAR是采用8引脚HSOIC封装的42V输入，3.5A降压型DC/DC转换器，具有Eco模式。该降压型稳压器具有集成的高端MOSFET，可承受根据ISO 7637高达45V的负载突降脉冲。电流模式控制可提供简单的外部补偿和灵活的组件选择。低纹波脉冲跳跃模式可将空载电源电流降至146?A。当使能引脚拉低时，关断电源电流降至1?A。欠压锁定在内部设置为4.3V，但可以使用使能引脚来增加。内部控制输出电压启动斜坡，以提供受控的启动并消除过冲。较宽的开关频率范围使效率或外部组件尺寸得以优化。频率折返和热关机功能可在过载情况下保护内部和外部组件。它用于12V，24V工业，汽车和通信电源系统。
3.5A连续电流，4.5A最小峰值电感器电流限制和1?A关断电流
工作温度范围为-40°C至125°C
电流模式控制DC-DC转换器，92mohm高端MOSFET
在轻载条件下具有高效率，并具有脉冲跳跃的经济模式，146?A的工作静态电流
集成了BOOT充电FET的轻载低压降
100KHz至2.5MHz固定开关频率，0.8V 1％内部基准电压
与外部时钟同步，可调节的UVLO电压和迟滞
内部软启动，精确的逐周期电流限制
热，过压和频率折返保护
应用
电源管理，工业
3.5A连续电流，4.5A最小峰值电感器电流限制和1?A关断电流
工作温度范围为-40°C至125°C
电流模式控制DC-DC转换器，92mohm高端MOSFET
在轻载条件下具有高效率，并具有脉冲跳跃的经济模式，146?A的工作静态电流
集成了BOOT充电FET的轻载低压降
100KHz至2.5MHz固定开关频率，0.8V 1％内部基准电压
与外部时钟同步，可调节的UVLO电压和迟滞
内部软启动，精确的逐周期电流限制
热，过压和频率折返保护
应用
电源管理，工业
TPS54340DDAR中文参数
| 制造商: | Texas Instruments | 最小输入电压: | 4.5 V |
| 产品种类: | 开关稳压器 | 开关频率: | 500 kHz |
| 安装风格: | SMD/SMT | 最小工作温度: | - 40 C |
| 封装 / 箱体: | SO-PowerPad-8 | 最大工作温度: | + 125 C |
| 拓扑结构: | Buck | 系列: | TPS54340 |
| 输出电压: | 800 mV to 41.1 V | 封装: | Cut Tape |
| 输出电流: | 3.5 A | 封装: | MouseReel |
| 输出端数量: | 1 Output | 封装: | Reel |
| 最大输入电压: | 42 V | 输入电压: | 4.5 V to 42 V |

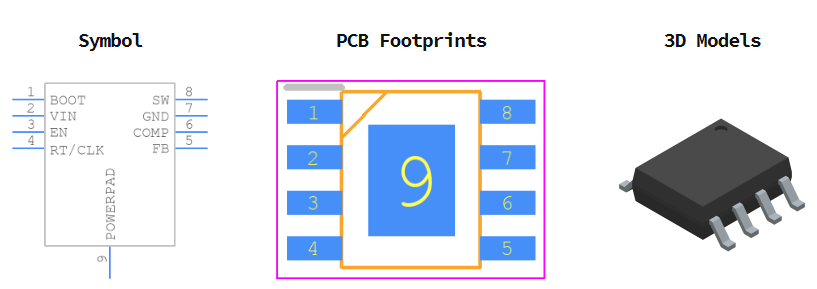

TPS54340DDAR引脚图
