SN74HC245DWR
- 厂商名称TI德州仪器
- 元件分类总线收发器
- 中文描述德州仪器，8位非反相，器总线收发器，20引脚，SOIC封装
- 英文描述Bus XCVR Single 8-CH 3-ST 20-Pin SOIC T/R
- 数据手册SN74HC245DWR数据手册Datasheet PDF
- 在线购买
SN74HC245DWR概述
SN74HC245DWR是74HC系列CMOS逻辑IC的总线收发器的德州仪器系列74HC系列使用硅门CMOS技术，实现与LSTTL系列类似的工作速度，但标准CMOS集成电路功耗降低。
高速CMOS逻辑
工作电压：2至6 V
兼容性：输入CMOS、输出CMOS
高速CMOS逻辑
工作电压：2至6 V
兼容性：输入CMOS、输出CMOS
SN74HC245DWR中文参数
| 逻辑系列 | HC | 最大低电平输出电流 | 7.8mA |
| 逻辑功能 | 总线收发器 | 最长传播延迟时间@最长CL | 135 ns @ 2 V |
| 每片芯片元件数目 | 1 | 最大工作电源电压 | 6 V |
| 每片芯片通道数目 | 8 | 长度 | 12.8mm |
| 极性 | 非反相 | 传输延迟测试条件 | 150pF |
| 安装类型 | 表面贴装 | 最高工作温度 | +85 °C |
| 封装类型 | SOIC | 最小工作电源电压 | 2 V |
| 引脚数目 | 20 | 尺寸 | 12.8 x 7.52 x 2.35mm |
| 输入电平 | CMOS | 最低工作温度 | -40°C |
| 输出电平 | CMOS | 宽度 | 7.52mm |
| 最大高电平输出电流 | -7.8mA | 高度 | 2.35mm |

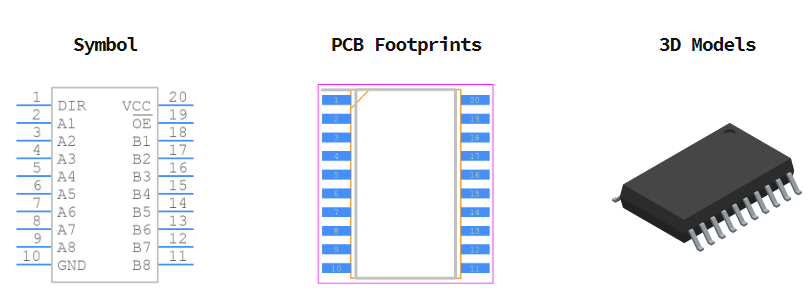

SN74HC245DWR引脚图
