SN74LVC125ADR
- 厂商名称TI德州仪器
- 元件分类缓冲器,收发器与线性驱动器?
- 中文描述缓冲器/线路驱动器，74LVC125，1.65 V至3.6 V，SOIC-14
- 英文描述Buffer/Line Driver 4-CH Non-Inverting 3-ST CMOS 14-Pin SOIC T/R
- 数据手册SN74LVC125ADR数据手册Datasheet PDF
- 在线购买
SN74LVC125ADR概述
SN74LVC125ADR是一个四路总线缓冲门，设计用于1.65至3.6V VCC操作。SN74LVC125ADR器件具有独立的具有三态输出的线路驱动器。当相关的输出使能（OE）输入为高时，将禁用每个输出。为了确保上电或掉电期间的高阻抗状态，OE应该通过上拉电阻器连接到VCC，该电阻器的最小值由驱动器的电流吸收能力确定。输入可以从3.3V或5V器件驱动。此功能允许在混合的3.3/5V系统环境中将该设备用作转换器。ESD保护超过JESD 22、2000V人体模型，200V机器模型和1000V充电设备模型。
三态输出
所有4个缓冲区的单独OE
输入接受高达5.5V的电压
在3.3V下的最大TPD为4.8ns
在VCC=3.3V，TA=25°C时<0.8V典型VOLP（输出地反弹）
在VCC=3.3V，TA=25°C时>2V（典型值）VOHV（输出VOH下冲）
每个JESD 17的闩锁性能超过250mA
绿色产品，无Sb/Br
应用
通信与网络，无线，成像，视频和目视，微波，电源管理，信号处理
三态输出
所有4个缓冲区的单独OE
输入接受高达5.5V的电压
在3.3V下的最大TPD为4.8ns
在VCC=3.3V，TA=25°C时<0.8V典型VOLP（输出地反弹）
在VCC=3.3V，TA=25°C时>2V（典型值）VOHV（输出VOH下冲）
每个JESD 17的闩锁性能超过250mA
绿色产品，无Sb/Br
应用
通信与网络，无线，成像，视频和目视，微波，电源管理，信号处理
SN74LVC125ADR中文参数
| 逻辑系列 | LVC | 最大低电平输出电流 | 24mA |
| IC 类型 | Buffer & Line Driver | 最长传播延迟时间@最长CL | 5.3 ns @ 2.7 V |
| 安装类型 | 表面贴装 | 尺寸 | 8.65 x 3.91 x 1.58mm |
| 封装类型 | SOIC | 最小工作电源电压 | 1.65 V |
| 引脚数目 | 14 | 传输延迟测试条件 | 50pF |
| 最大高电平输出电流 | -24mA | 最大工作电源电压 | 3.6 V |

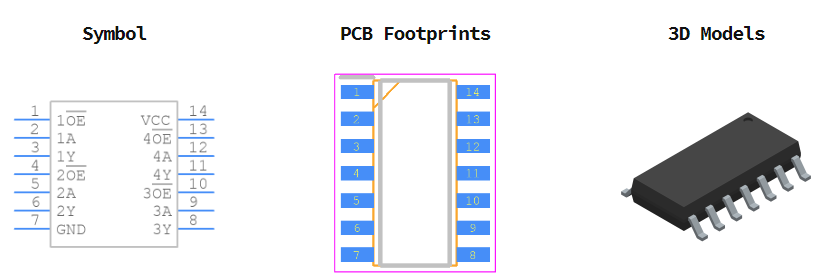

SN74LVC125ADR引脚图
