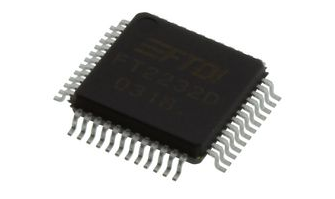

FT2232D-REEL
- 厂商名称FTDI
- 元件分类USB芯片
- 中文描述接口桥接器，USB至UART，FIFO，3 V，5.25 V，LQFP，48引脚，-40°C
- 英文描述<div> <span class="td-description more shortened" style="color:#222222;font-family:"Helvetica Neue", Helvetica, Arial, sans-serif;font-size:13px;background-color:#FFFFFF;">IC USB FS DUAL UART/FIFO 48-LQFP<br /> <br /> <br /> <br /> </span> </div>
- 数据手册FT2232D-REEL数据手册Datasheet PDF
- 在线购买
FT2232D-REEL概述
具有多种配置的单芯片USB转双通道串行/并行端口
在芯片上处理整个USB协议。无需USB特定固件编程
传输数据速率300至3Mbaud
USB到并行FIFO传输数据速率高达1兆字节/秒
多协议同步串行引擎(MPSSE)可简化同步串行协议设计
CPU风格的FIFO接口模式，简化了CPU接口设计
FTDI的Virtual Com Port和Direct驱动程序消除了对USB驱动程序开发的需求
高度集成的设计包括用于USB I/O的3.3V LDO稳压器
集成POR功能和片上时钟倍频器PLL(6MHz-48MHz)
具有完整硬件握手和调制解调器接口信号的异步串行UART接口选项
带有RD#和WR#频闪的增强型bit-bang模式接口选项
可配置的I/O驱动强度
完全辅助的硬件或X-On/X-Off软件握手
UART接口支持7/8位数据、1/2停止位和奇数/偶数/标记/空格/无奇偶校验
配置模式和USB描述字符串可通过USB接口在外部EEPROM中配置
支持总线供电、自供电和高功率总线供电的USB配置
低运行和USB挂起电流
兼容UHCI/OHCI/EHCI主机控制器
兼容USB 2.0全速（12Mbits/秒）
应用
通信与网络，消费电子产品，多媒体，便携式器材
在芯片上处理整个USB协议。无需USB特定固件编程
传输数据速率300至3Mbaud
USB到并行FIFO传输数据速率高达1兆字节/秒
多协议同步串行引擎(MPSSE)可简化同步串行协议设计
CPU风格的FIFO接口模式，简化了CPU接口设计
FTDI的Virtual Com Port和Direct驱动程序消除了对USB驱动程序开发的需求
高度集成的设计包括用于USB I/O的3.3V LDO稳压器
集成POR功能和片上时钟倍频器PLL(6MHz-48MHz)
具有完整硬件握手和调制解调器接口信号的异步串行UART接口选项
带有RD#和WR#频闪的增强型bit-bang模式接口选项
可配置的I/O驱动强度
完全辅助的硬件或X-On/X-Off软件握手
UART接口支持7/8位数据、1/2停止位和奇数/偶数/标记/空格/无奇偶校验
配置模式和USB描述字符串可通过USB接口在外部EEPROM中配置
支持总线供电、自供电和高功率总线供电的USB配置
低运行和USB挂起电流
兼容UHCI/OHCI/EHCI主机控制器
兼容USB 2.0全速（12Mbits/秒）
应用
通信与网络，消费电子产品，多媒体，便携式器材
FT2232D-REEL中文参数
| 制造商: | FTDI | 速度: | Full Speed (FS) |
| 产品种类: | USB 接口集成电路 | 数据速率: | 12 Mb/s |
| 系列: | FT2232 | 电源电压-最小: | 4.35 V |
| 产品: | USB Controllers | 电源电压-最大: | 5.25 V |
| 类型: | Bridge, USB to UART/FIFO | 工作电源电流: | 30 mA |
| 安装风格: | SMD/SMT | 最小工作温度: | - 40 C |
| 封装 / 箱体: | LQFP-48 | 最大工作温度: | + 85 C |
| 标准: | USB 2.0 |

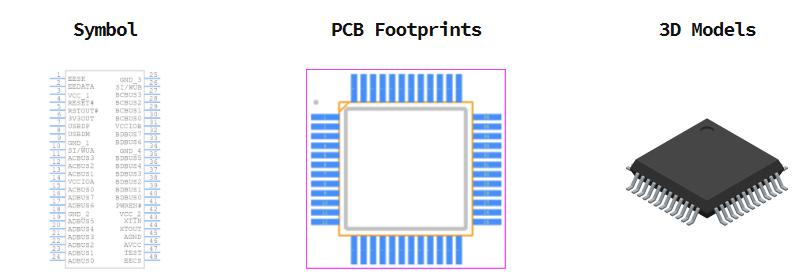

FT2232D-REEL引脚图
