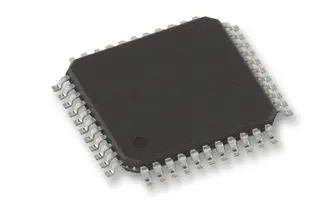

ATMEGA8515L-8AU
- 厂商名称Microchip
- 元件分类8位微控制器
- 中文描述微控制器，ATmega系列，44引脚，TQFP封装，AVR，8 kB内存
- 英文描述IC MCU 8BIT 8KB FLASH 44TQFP
- 数据手册ATMEGA8515L-8AU数据手册Datasheet PDF
- 在线购买
ATMEGA8515L-8AU概述
ATMEGA8515L-8AU是一款高性能、低功耗、基于AVR RISC的8位微控制器，结合了8kB可编程闪存、544B内部存储器、高达64kB的外部SRAM和512字节EEPROM。该器件在16MHz时支持16MIPS的吞吐量，并在2.7至5.5V之间运行。通过在单个时钟周期内执行指令，该器件实现了接近1MIPS/MHz的吞吐量，平衡了功耗和处理速度。该器件采用高密度非易失性存储器技术制造。片上ISP闪存允许通过SPI串行接口、传统的非易失性存储器编程器或运行在AVR内核上的片上引导程序在系统内对程序存储器进行重新编程。引导程序可以通过任意接口下载应用闪存中的应用程序。
先进的RISC架构
上电复位和可编程掉电检测
内部校准RC振荡器
外部和内部中断源
三种睡眠模式-空闲、掉电和待机
130条强大指令——最多单时钟周期执行
32 x 8通用工作寄存器
全静态操作
16MHz时高达16MIPS的吞吐量
片上2周期乘法器
一个8位定时器/计数器，具有单独的预分频器和比较模式
一个16位定时器/计数器，带有单独的预分频器、比较模式和捕获模式
三个PWM通道
可编程串行USART
串行外设接口(SPI)
具有独立片上振荡器的可编程看门狗定时器
片上模拟比较器
先进的RISC架构
上电复位和可编程掉电检测
内部校准RC振荡器
外部和内部中断源
三种睡眠模式-空闲、掉电和待机
130条强大指令——最多单时钟周期执行
32 x 8通用工作寄存器
全静态操作
16MHz时高达16MIPS的吞吐量
片上2周期乘法器
一个8位定时器/计数器，具有单独的预分频器和比较模式
一个16位定时器/计数器，带有单独的预分频器、比较模式和捕获模式
三个PWM通道
可编程串行USART
串行外设接口(SPI)
具有独立片上振荡器的可编程看门狗定时器
片上模拟比较器
ATMEGA8515L-8AU中文参数
| 系列名称 | ATmega | 程序存储器类型 | 闪存 |
| 封装类型 | TQFP | 最高工作温度 | +85 °C |
| 安装类型 | 表面贴装 | 长度 | 10.1mm |
| 引脚数目 | 44 | 计时器数目 | 2 |
| 装置核芯 | AVR | 最低工作温度 | -40 °C |
| 数据总线宽度 | 8Bit | 尺寸 | 10.1 x 10.1 x 1.05mm |
| 程序存储器大小 | 8 kB | 宽度 | 10.1mm |
| 最大频率 | 8MHz | 高度 | 1.05mm |
| 内存大小 | 512 B | 计时器分辨率 | 8 bit, 16Bit |
| PWM单元数目 | 1 | 脉冲宽度调制 | 1（3 通道） |
| 典型工作电源电压 | 2.7 → 5.5 V | 指令集结构 | RISC |

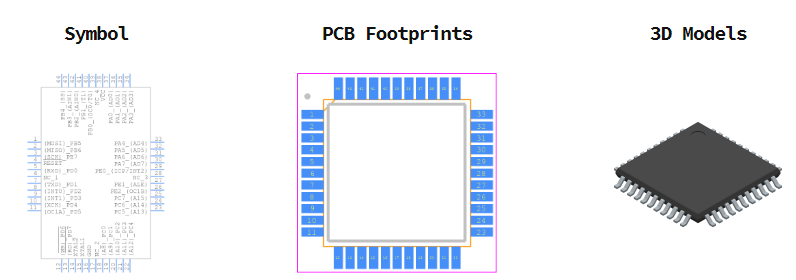

ATMEGA8515L-8AU引脚图
