TSM103WAIDT
- 厂商名称ST意法半导体
- 元件分类运算放大器
- 中文描述运算放大器，双路，0.9 MHz，2个放大器，0.4 V/?s，3V至32V，±1.5V至±16V，SOIC，8引脚
- 英文描述Op Amp Dual GP±16V/32V 8-Pin SO N T/R
- 数据手册TSM103WAIDT数据手册Datasheet PDF
- 在线购买
TSM103WAIDT概述
TSM103WAIDT是双通道单片IC，包括一个独立的运算放大器和另一个运算放大器，其同相输入连接到2.5V固定电压基准。该设备可在许多应用中节省空间，例如电源管理或数据采集系统。
输入共模电压范围包括地
0.2R典型输出阻抗
1至100mA灌电流
1.5kV ESD保护
0.5mV典型的低输入失调电压
VCC=5V时每放大器350?A
7?V/°C输入失调电压漂移
应用
电源管理，测试与测量
输入共模电压范围包括地
0.2R典型输出阻抗
1至100mA灌电流
1.5kV ESD保护
0.5mV典型的低输入失调电压
VCC=5V时每放大器350?A
7?V/°C输入失调电压漂移
应用
电源管理，测试与测量
TSM103WAIDT中文参数
| 安装类型 | 表面贴装 | 最低工作温度 | -40 °C |
| 封装类型 | SOIC | 最高工作温度 | +105 °C |
| 电源类型 | 双，单 | 宽度 | 4mm |
| 每片芯片通道数目 | 2 | 长度 | 5mm |
| 引脚数目 | 8 | 尺寸 | 5 x 4 x 1.25mm |
| 典型单电源电压 | 5 → 28 V | 典型电压增益 | 100 dB |
| 典型增加带宽产品 | 900kHz | 轨对轨 | 无 |
| 典型双电源电压 | ±12 V, ±15 V, ±3 V, ±5 V, ±9 V | 高度 | 1.25mm |
| 典型转换速率 | 0.4V/?s |

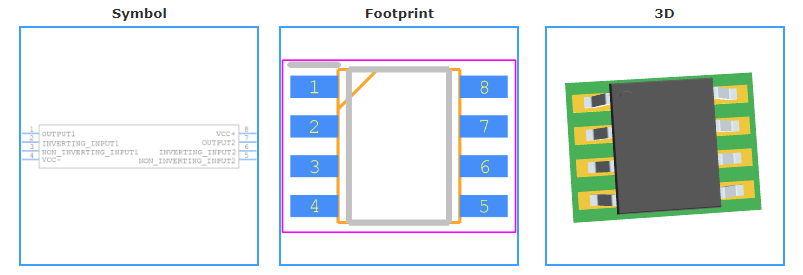

TSM103WAIDT引脚图
