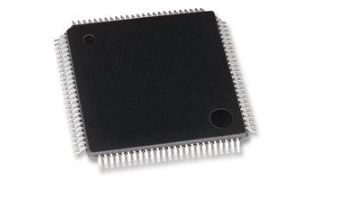

STM32F207VCT6
- 厂商名称ST意法半导体
- 元件分类ARM微控制器
- 中文描述意法半导体，微控制器，STM32F系列，100引脚，LQFP封装，CAN通道数2，ARM Cortex M3，表面贴装安装
- 英文描述MCU 32-bit ARM Cortex M3 RISC 256KB Flash 2.5V/3.3V 100-Pin LQFP Tray
- 数据手册STM32F207VCT6数据手册Datasheet PDF
- 在线购买
STM32F207VCT6概述
STM32F207VCT6是基于ARM®Cortex?-M3的32位微控制器，操作频率高达120 MHz。集成闪存、SRAM，以太网MAC、高速USB 2.0 OTG、相机接口，硬件加密支持和外部存储器接口。
STM32 MCU处理器具有12位ADC、DAC、16位计时器、32位计时器、RTC和真随机数生成器(RNG)。同时还具有与高级外围设备的标准通信接口，包括SDIO（一个增强可变静态存储控制器(FSMC)接口）和一个用于CMOS传感器的相机接口。
闪存：高达1MB
SRAM：高达128 KB
省电模式套件
两个PWM计时器，用于电动机控制
外围设备因MCU而不同
SDIO接口、以太网和相机接口（仅STM32F207xx）
I2C、SPI、I2S、USART、USB OTG高速、USB OTG、CAN
实时存储器加速器(ART Accelerator?)
与其他STM32产品引脚到引脚兼容
温度范围：-40至+105°C
STM32 MCU处理器具有12位ADC、DAC、16位计时器、32位计时器、RTC和真随机数生成器(RNG)。同时还具有与高级外围设备的标准通信接口，包括SDIO（一个增强可变静态存储控制器(FSMC)接口）和一个用于CMOS传感器的相机接口。
闪存：高达1MB
SRAM：高达128 KB
省电模式套件
两个PWM计时器，用于电动机控制
外围设备因MCU而不同
SDIO接口、以太网和相机接口（仅STM32F207xx）
I2C、SPI、I2S、USART、USB OTG高速、USB OTG、CAN
实时存储器加速器(ART Accelerator?)
与其他STM32产品引脚到引脚兼容
温度范围：-40至+105°C
STM32F207VCT6中文参数
| 系列名称 | STM32F | CAN通道数目 | 2 |
| 封装类型 | LQFP | 模数转换器单元数目 | 3 |
| 安装类型 | 表面贴装 | 高度 | 1.45mm |
| 引脚数目 | 100 | 最高工作温度 | +85 °C |
| 装置核芯 | ARM Cortex M3 | 长度 | 14.2mm |
| 数据总线宽度 | 32Bit | 模数转换器 | 3（16 x 12 位） |
| 程序存储器大小 | 256 kB | 计时器分辨率 | 16 bit, 32Bit |
| 最大频率 | 120MHz | 以太网通道数目 | 1 |
| 内存大小 | 128 kB | UART通道数目 | 2 |
| USB通道 | 2 | 程序存储器类型 | 闪存 |
| PWM单元数目 | 2(4 x 16 bit) | 脉冲宽度调制 | 2（4 x 16 位） |
| 模数转换器通道 | 16 | 宽度 | 14.2mm |
| SPI通道数目 | 3 | USART 通道数量 | 4 |
| 典型工作电源电压 | 3.6 V | 计时器 | 12 x 16 位，2（4 x 32 位） |
| 计时器数目 | 14 | 尺寸 | 14.2 x 14.2 x 1.45mm |
| PWM通道 | 2 | 最低工作温度 | -40 °C |
| I2C通道数目 | 3 | 模数转换器分辨率 | 12Bit |
| PWM分辨率 | 16Bit | 以太网通道的最大数量 | 1 |
| 指令集结构 | ARM |
STM32F207VCT6引脚图
