TXS0108ERGYR
- 厂商名称TI德州仪器
- 元件分类电平转换器
- 中文描述电压转换器，8输入，4.8 ns，1.2 V至5.5 V，VQFN-20
- 英文描述Voltage Level Translator 8-CH Bidirectional 20-Pin VQFN EP T/R
- 数据手册TXS0108ERGYR数据手册Datasheet PDF
- 在线购买
TXS0108ERGYR概述
TXS0108ERGYR是一款8位双向电压电平转换器，适用于漏极开路和推挽应用。该同相转换器使用两个独立的可配置电源轨。A端口旨在跟踪VCCA，并接受1.65至3.6V的任何电源电压。VCCA必须小于或等于VCCB。B端口旨在跟踪VCCB，并接受1.65至5.5V的任何电源电压。这允许在1.2、1.5、1.8、2.5、3.3和5V电压节点中的任何一个之间进行通用的低压双向转换。当输出使能（OE）输入为低电平时，所有输出均置于高阻抗状态。TXS0104E的设计使OE输入电路由VCCA提供。为确保上电或掉电期间的高阻抗状态，OE应通过下拉电阻连接至GND。
无需方向控制信号
最大数据速率（60Mbps（推拉），2Mbps（开漏））
A端口为1.2至3.6V，B端口为1.65至5.5V（VCCA<=VCCB）
无需电源排序，VCCA或VCCB可以先进行斜坡升级
闩锁性能超过II类JESD 78的100mA
绿色产品，无Sb/Br
应用
通信与网络，便携式器材，消费电子产品，计算机和计算机周边
无需方向控制信号
最大数据速率（60Mbps（推拉），2Mbps（开漏））
A端口为1.2至3.6V，B端口为1.65至5.5V（VCCA<=VCCB）
无需电源排序，VCCA或VCCB可以先进行斜坡升级
闩锁性能超过II类JESD 78的100mA
绿色产品，无Sb/Br
应用
通信与网络，便携式器材，消费电子产品，计算机和计算机周边
TXS0108ERGYR中文参数
| 制造商: | Texas Instruments | 封装 / 箱体: | VQFN-20 |
| 产品种类: | 转换 - 电压电平 | 系列: | TXS0108E |
| 传播延迟时间: | 312 ns | 数据速率: | 60 Mb/s |
| 电源电压-最大: | 5.5 V | 工作温度范围: | - 40 C to + 85 C |
| 电源电压-最小: | 1.2 V, 1.65 V | 逻辑类型: | Voltage Level Translator |
| 最小工作温度: | - 40 C | 高电平输出电流: | 50 mA |
| 最大工作温度: | + 85 C | 低电平输出电流: | 50 mA |
| 安装风格: | SMD/SMT | 湿度敏感性: | Yes |

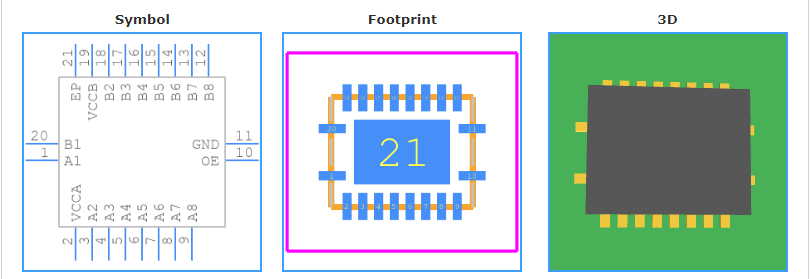

TXS0108ERGYR引脚图
