SN74AC14DRG4

厂商名称TI德州仪器
元件分类反相器
中文描述反相器施密特触发器 6 CMOS 14引脚 SOIC T/R
英文描述Inverter Schmitt Trigger 6-Element℃MOS 14-Pin SOIC T/R
数据手册SN74AC14DRG4数据手册Datasheet PDF
在线购买

SN74AC14DRG4概述

SN74AC14DRG4 是德州仪器（Texas Instruments）生产的一款六路施密特触发反相器，属于 AC 系列逻辑器件。该器件具有六个独立的反相器通道，每个通道都具有施密特触发输入，能够提供高噪声免疫能力和快速的信号转换。

基本参数

电源电压：2V 至 6V
最大灌电流 (IOL)：24mA
最大拉电流 (IOH)：-24mA
最大供电电流：20µA
输入类型：施密特触发器
输出类型：推挽式
通道数：6
传播延迟时间 (tpd)：最大 9.5ns（5V 时）
工作温度范围：-40°C 至 125°C

应用场景

SN74AC14DRG4 适用于需要高速信号转换和高噪声免疫能力的数字电路设计。其典型应用场景包括：

时钟信号整形：用于对时钟信号进行整形，以提高信号的稳定性和可靠性。
信号电平转换：在不同电平标准的电路之间进行信号电平转换。
噪声滤波：利用施密特触发器的特性，滤除输入信号中的噪声。

封装形式

SN74AC14DRG4 采用 SOIC-14 封装，具有 14 个引脚，适合表面贴装工艺。

数据手册

SN74AC14DRG4 的详细数据手册可以在德州仪器官方网站或立创商城等平台下载，手册中包含了器件的电气特性、引脚功能、应用电路等详细信息。

SN74AC14DRG4中文参数

制造商:Texas Instruments

电路数量:6 Circuit

逻辑系列:AC

逻辑类型:CMOS

封装/箱体:SOIC-14

电源电压-最大:6 V

电源电压-最小:2 V

最小工作温度:-40℃

最大工作温度:+85℃

安装风格:SMD/SMT

高电平输出电流:-24 mA

输入类型:Schmitt Trigger

低电平输出电流:24 mA

输出线路数量:6 Output

工作电源电压:5 V

输出类型:CMOS

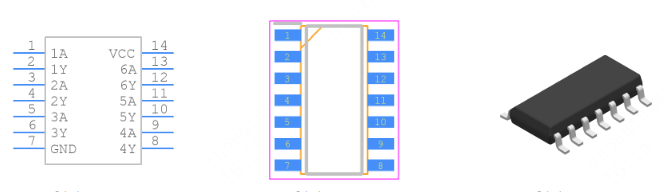

SN74AC14DRG4引脚图
