SMBJ5.0A
- 厂商名称Littelfuse
- 元件分类TVS二极管
- 中文描述TVS二极管,Transil SMBJ系列,单向,5 V,9.2 V,DO-214AA(SMB),2引脚
- 英文描述Diode TVS Single Uni-Dir 5V 600W 2-Pin DO-214AA T/R(Alt:SMBJ5.0A/TR7)
- 数据手册SMBJ5.0A数据手册Datasheet PDF
- 在线购买
SMBJ5.0A概述
SMBJ系列表面安装瞬态电压抑制二极管设计用于保护敏感的电子设备,免受雷击和其他瞬变电压事件.该产品适用于保护I/O接口,VCC总线和其他易损电路.用于表面安装应用.优化电路板空间.
峰值脉冲功率600W,10x1000?s波形
内置应力消除
玻璃钝化结
低增量浪涌电阻
优秀的钳位能力
0.01％重复率(占空比)
从0V到V(BR),<1ps最小快速响应时间
12V以上,<1?A电流IR
可选单向或双向
数据线EFT保护,符合IIEC 61000-4-2(IEC801-2)标准
数据线EFT保护,符合IEC 61000-4-4(IEC801-4)标准
工作温度范围:-65至150°C
应用
计算机和计算机周边,通信与网络,消费电子产品,工业
峰值脉冲功率600W,10x1000?s波形
内置应力消除
玻璃钝化结
低增量浪涌电阻
优秀的钳位能力
0.01％重复率(占空比)
从0V到V(BR),<1ps最小快速响应时间
12V以上,<1?A电流IR
可选单向或双向
数据线EFT保护,符合IIEC 61000-4-2(IEC801-2)标准
数据线EFT保护,符合IEC 61000-4-4(IEC801-4)标准
工作温度范围:-65至150°C
应用
计算机和计算机周边,通信与网络,消费电子产品,工业
SMBJ5.0A中文参数
| 二极管配置 | 单路 | 每片芯片元件数目 | 1 |
| 方向类型 | 单向 | 最低工作温度 | -65 °C |
| 最大钳位电压 | 9.2V | 最高工作温度 | +150 °C |
| 最小击穿电压 | 6.4V | 尺寸 | 4.57 x 3.94 x 2.237mm |
| 安装类型 | 表面贴装 | 测试电流 | 10mA |
| 封装类型 | DO-214AA (SMB) | 宽度 | 3.94mm |
| 最大反向待机电压 | 5V | 高度 | 2.237mm |
| 引脚数目 | 2 | 最大反向漏电流 | 800?A |
| 峰值脉冲功率耗散 | 600W | 长度 | 4.57mm |
| 最大峰值脉冲电流 | 65.3A |

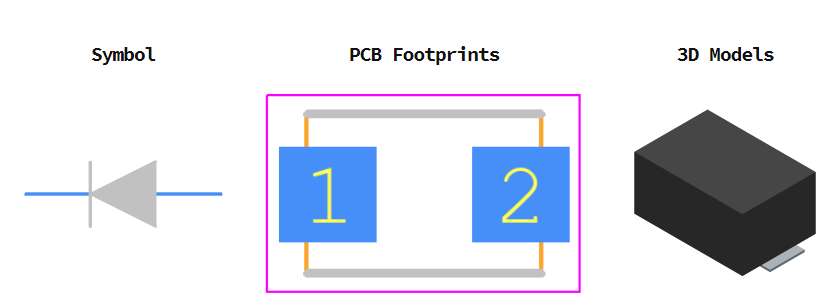

SMBJ5.0A引脚图
