MC33074DTBR2G
- 厂商名称ON安森美
- 元件分类运算放大器
- 中文描述运算放大器，TSSOP封装，四路通道，表面贴装安装，单电源，14引脚
- 英文描述Op Amp Quad GP±22V/44V 14-Pin TSSOP W T/R
- 数据手册MC33074DTBR2G数据手册Datasheet PDF
- 在线购买
MC33074DTBR2G概述
MC33074DTBR2G运算放大器提供单路、双路和四路配置。它们提供4.5 MHz增益带宽产品、13 V/μs转换速率和快速设置时间，无需使用JFET设备技术。
此系列可从分离式电源操作，但适用于单电源操作，因为共模输入电压范围包括接地电位(VEE)。这些运算放大器具有高输入阻抗、低输入偏置电压和高增益。所有变体提供塑料DIP、SOIC和TSSOP表面安装封装。
快速设置时间：1.1μs至0.1%
宽单电源工作：3 V至44 V
宽输入共模电压范围：包括接地(VEE)
低输入偏置电压：3 mV最大（以'A'结尾）
大输出电压摆幅：-14.7 V至+14 V（带±15 V电源）
大电容驱动能力：0 pF至10000 pF
低总谐波畸变：0.02%
极佳的相位裕度：60°
此系列可从分离式电源操作，但适用于单电源操作，因为共模输入电压范围包括接地电位(VEE)。这些运算放大器具有高输入阻抗、低输入偏置电压和高增益。所有变体提供塑料DIP、SOIC和TSSOP表面安装封装。
快速设置时间：1.1μs至0.1%
宽单电源工作：3 V至44 V
宽输入共模电压范围：包括接地(VEE)
低输入偏置电压：3 mV最大（以'A'结尾）
大输出电压摆幅：-14.7 V至+14 V（带±15 V电源）
大电容驱动能力：0 pF至10000 pF
低总谐波畸变：0.02%
极佳的相位裕度：60°
MC33074DTBR2G中文参数
| 安装类型 | 表面贴装 | 最高工作温度 | +85 °C |
| 封装类型 | TSSOP | 最低工作温度 | -40 °C |
| 电源类型 | 单 | 典型电压增益 | 100 dB |
| 每片芯片通道数目 | 4 | 轨对轨 | 无 |
| 引脚数目 | 14 | 典型输入电压噪声密度 | 32nV/√Hz |
| 典型单电源电压 | 3 → 44 V | 尺寸 | 5.1 x 4.5 x 1.05mm |
| 典型增加带宽产品 | 4.5MHz | 高度 | 1.05mm |
| 典型转换速率 | 13V/?s | 长度 | 5.1mm |
| 最大工作频率 | 1 MHz | 宽度 | 4.5mm |

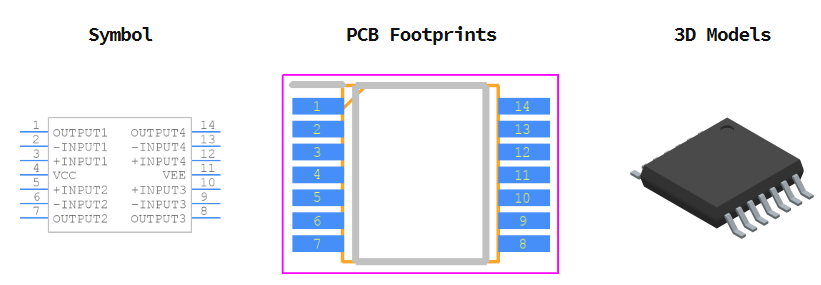

MC33074DTBR2G引脚图
