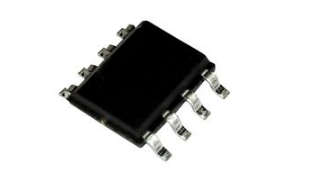

NA555DR
- 厂商名称TI德州仪器
- 元件分类时基集成芯片
- 中文描述定时器，100 kHz，4.5 V至16 V，SOIC-8
- 英文描述Standard Timer Single 8-Pin SOIC T/R
- 数据手册NA555DR数据手册Datasheet PDF
- 在线购买
NA555DR概述
NA555DR是一种精密定时电路，能够产生准确的时间延迟或振荡。在延时或单稳态工作模式下，定时间隔由单个外部电阻器和电容器网络控制。在非稳定模式下，可以通过两个外部电阻和一个外部电容器独立控制频率和占空比。阈值和触发电平通常分别是VCC的三分之二和三分之一。这些电平可以通过使用控制电压端子来更改。当触发输入低于触发电平时，触发器被置位，输出变为高电平。如果触发输入高于触发电平并且阈值输入高于阈值电平，则触发器将复位并且输出为低电平。复位（RESET）输入可以覆盖所有其他输入，并且可以用于启动新的计时周期。RESET变为低电平时，触发器复位，输出变为低电平。
时间从微秒到几小时
不稳定或单稳态运行
可调占空比
TTL兼容的输出可吸收或输出高达200mA的电流
绿色产品，无Sb/Br
应用
传感与仪器，安全，时钟与计时
时间从微秒到几小时
不稳定或单稳态运行
可调占空比
TTL兼容的输出可吸收或输出高达200mA的电流
绿色产品，无Sb/Br
应用
传感与仪器，安全，时钟与计时
NA555DR中文参数
| 安装类型 | 表面贴装 | 最大静态电流 | 15mA |
| 计时器类型 | 标准 | 最大低电平输出电流 | 200mA |
| 封装类型 | SOIC | 最大高电平输出电流 | -200mA |
| 内部计时器数目 | 1 | 最长传播延迟时间@最长CL | 300 ns@ 15 pF |
| 引脚数目 | 8 | 传输延迟测试条件 | 15pF |
| 最小工作电源电压 | 4.5 V | 尺寸 | 5 x 4 x 1.5mm |
| 最大工作电源电压 | 16 V | 长度 | 5mm |
| 最低工作温度 | -40 °C | 高度 | 1.5mm |
| 最高工作温度 | +105 °C | 宽度 | 4mm |

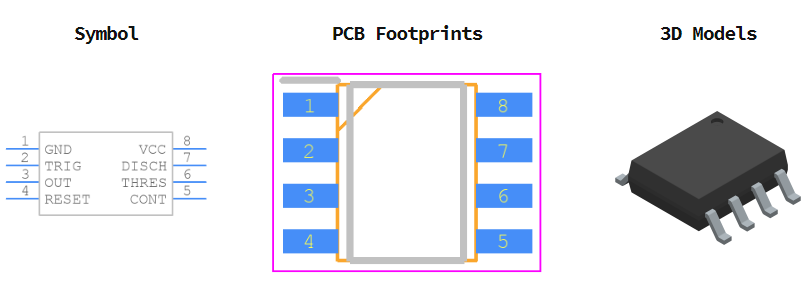

NA555DR引脚图
