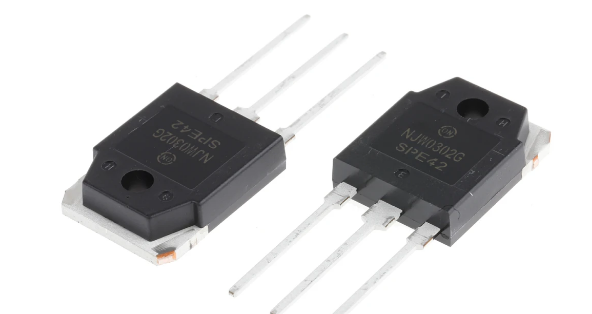

NJW0302G
- 厂商名称ON安森美
- 元件分类晶体管
- 中文描述单晶体管双极，音频，PNP，250 V，15 A，150 W，TO-3P，通孔
- 英文描述Trans GP BJT PNP 250V 15A 150000mW 3-Pin(3+Tab)TO-3P Tube
- 数据手册NJW0302G数据手册Datasheet PDF
- 在线购买
NJW0302G概述
NJW0302G是PNP互补双极型功率晶体管，具有出色的增益线性度和安全的工作区域性能。该晶体管是高保真音频放大器输出级和其他线性应用的理想选择。
对NJW0281G的补充
出色的安全操作区域
从50 mA到3 A的增益匹配在10％以内
出色的增益线性度
高BVCEO
高频
高功率下的可靠性能
准确再现输入信号
动态范围更大
高放大器带宽
应用
音频，工业，信号处理
对NJW0281G的补充
出色的安全操作区域
从50 mA到3 A的增益匹配在10％以内
出色的增益线性度
高BVCEO
高频
高功率下的可靠性能
准确再现输入信号
动态范围更大
高放大器带宽
应用
音频，工业，信号处理
NJW0302G中文参数
| 晶体管类型 | PNP | 最大集电极-基极电压 | 250 V 直流 |
| 最大直流集电极电流 | 15 A | 最大发射极-基极电压 | 5 V |
| 最大集电极-发射极电压 | 250 V | 最大工作频率 | 1 MHz |
| 封装类型 | TO-3P | 引脚数目 | 3 |
| 安装类型 | 通孔 | 每片芯片元件数目 | 1 |
| 最大功率耗散 | 150 W | 尺寸 | 15.8 x 5 x 20.1mm |
| 晶体管配置 | 单 |

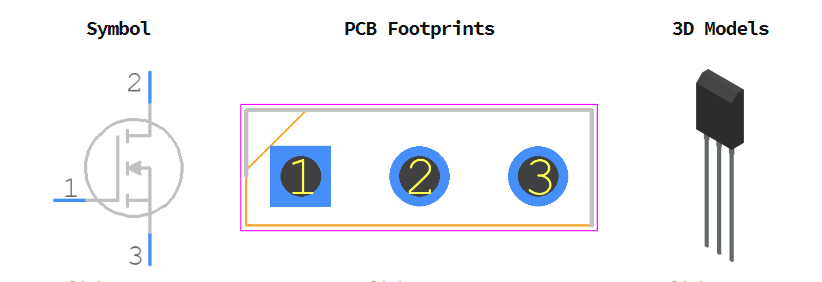

NJW0302G引脚图
