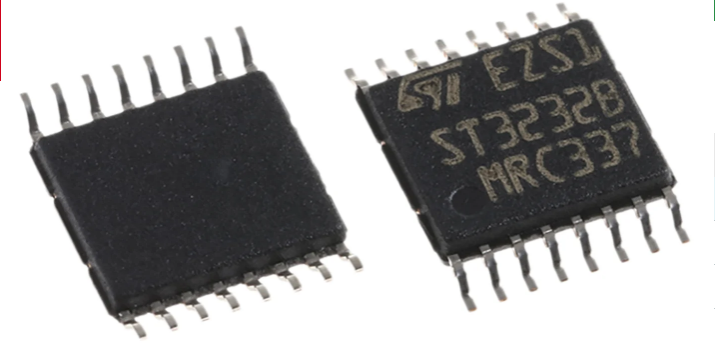

ST3232BTR
- 厂商名称ST意法半导体
- 元件分类RS232芯片
- 中文描述芯片，收发器，400KBPS，RS-232，TSSOP-16
- 英文描述Dual Transmitter/Receiver RS-232 16-Pin TSSOP T/R
- 数据手册ST3232BTR数据手册Datasheet PDF
- 在线购买
ST3232BTR概述
ST3232BTR是一款RS-232低功耗收发器，可与电池供电的手持式设备一起使用。它是3V供电的EIA/TIA-232和V.28/V.24通信接口，具有低功耗要求和高数据速率功能。该器件具有专有的低压差发射机输出级，可在3至5.5V电源下提供真正的RS-232性能。该器件仅需四个小型0.1mF标准外部电容器即可通过3V电源工作。它有两个接收器和两个驱动程序。保证该设备以250kbps的数据速率运行，同时保持RS-232输出电平。
300?A电源电流
300kbps最低保证数据速率
6V/?s最小保证压摆率
符合EIA/TIA-232规范，低至3V
应用
计算机和计算机周边，便携式器材
300?A电源电流
300kbps最低保证数据速率
6V/?s最小保证压摆率
符合EIA/TIA-232规范，低至3V
应用
计算机和计算机周边，便携式器材
ST3232BTR中文参数
| IC 类型 | Line Transceiver | 封装类型 | TSSOP |
| 输入类型 | 单端 | 引脚数目 | 16 |
| 发送器数目 | 2 | 尺寸 | 5 x 4.4 x 1mm |
| 安装类型 | 表面贴装 |

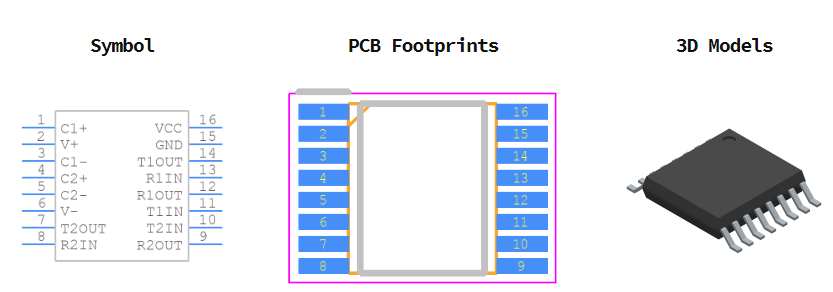

ST3232BTR引脚图
