STM32F072RBT6
- 厂商名称ST意法半导体
- 元件分类ARM微控制器
- 中文描述微控制器，STM32系列，64引脚，LQFP封装，ARM Cortex M0，表面贴装安装
- 英文描述32-Bit MCU 128K Flash USB2.0 CAN LQFP64 STMicroelectronics STM32F072RBT6，32bit ARM Cortex M0 Microcontroller，48MHz，64 kB，128 kB Flash，64-Pin LQFP<br />
- 数据手册STM32F072RBT6数据手册Datasheet PDF
- 在线购买
STM32F072RBT6概述
STM32F072RBT6是一款微控制器，集成了以48MHz频率运行的高性能ARMCortex®-M032位RISC内核，高速嵌入式存储器（高达128kb的闪存和16kb的SRAM）以及广泛的增强型外设和I/O。所有设备均提供标准的通信接口（两个I?C，两个SPI/一个I2S，一个HDMI CEC和四个USART），一个USB全速设备（无晶体），一个CAN，一个12位ADC，一个12位DAC，带有两个通道，七个通用16位定时器，一个32位定时器和一个高级控制PWM定时器。全面的省电模式集可用于设计低功耗应用。
ARM®32位Cortex®-M0CPU，主频高达48MHz
64至128kb闪存
具有硬件奇偶校验的16kb SRAM
CRC计算单元
VDDA=VDD至3.6V模拟电源
上电/掉电复位（POR/PDR）
睡眠，停止和待机低功耗模式
4至32MHz晶体振荡器
用于校准的RTC的32kHz振荡器
内部8MHz RC，带有x6 PLL选项
内部48MHz振荡器，具有基于外部同步的自动修整功能
所有可映射的外部中断向量
高达68个具有5V耐压能力的I/O和19个具有独立电源VDDIO2的I/O
7通道DMA控制器
1个12位，1.0?s ADC（最多16个通道）
0至3.6V转换范围
带有停止和待机警报和定期唤醒功能的日历RTC
1个16位高级控制定时器，用于6通道PWM输出
32位和7个16位定时器，最多4个IC/OC OCN可用于IR控制解码或DAC控制
独立和系统看门狗定时器
应用
嵌入式设计与开发，信号处理，计算机和计算机周边
ARM®32位Cortex®-M0CPU，主频高达48MHz
64至128kb闪存
具有硬件奇偶校验的16kb SRAM
CRC计算单元
VDDA=VDD至3.6V模拟电源
上电/掉电复位（POR/PDR）
睡眠，停止和待机低功耗模式
4至32MHz晶体振荡器
用于校准的RTC的32kHz振荡器
内部8MHz RC，带有x6 PLL选项
内部48MHz振荡器，具有基于外部同步的自动修整功能
所有可映射的外部中断向量
高达68个具有5V耐压能力的I/O和19个具有独立电源VDDIO2的I/O
7通道DMA控制器
1个12位，1.0?s ADC（最多16个通道）
0至3.6V转换范围
带有停止和待机警报和定期唤醒功能的日历RTC
1个16位高级控制定时器，用于6通道PWM输出
32位和7个16位定时器，最多4个IC/OC OCN可用于IR控制解码或DAC控制
独立和系统看门狗定时器
应用
嵌入式设计与开发，信号处理，计算机和计算机周边
STM32F072RBT6中文参数
| 系列名称 | STM32 | 尺寸 | 10 x 10 x 1.45mm |
| 封装类型 | LQFP | 模数转换器 | 1（19 x 12 位） |
| 安装类型 | 表面贴装 | 计时器分辨率 | 16 bit, 32Bit |
| 引脚数目 | 64 | 高度 | 1.45mm |
| 装置核芯 | ARM Cortex M0 | 宽度 | 10mm |
| 数据总线宽度 | 32Bit | 计时器 | 1 x 32 位，8 x 16 位 |
| 程序存储器大小 | 64 kB, 128 kB | 计时器数目 | 9 |
| 最大频率 | 48MHz | 程序存储器类型 | 闪存 |
| 内存大小 | 16 kB | 长度 | 10mm |
| USB通道 | 1 | 模数转换器单元数目 | 1 |
| 模数转换器通道 | 19 | 模数转换器分辨率 | 12Bit |
| 典型工作电源电压 | 2 → 3.6 V | 最低工作温度 | -40 °C |
| 最高工作温度 | +85 °C | 指令集结构 | RISC |

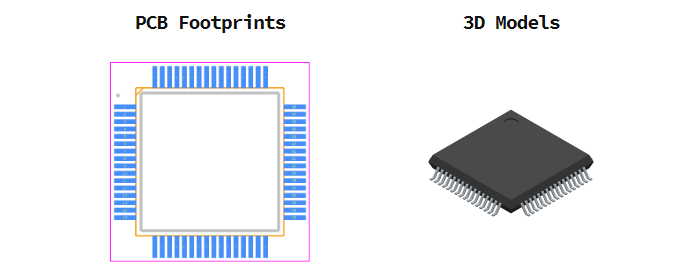

STM32F072RBT6引脚图
