MP1530DM-LF-Z
- 厂商名称MPS
- 元件分类开关稳压器
- 中文描述适用于TFT偏置的三路输出升压线性调节器
- 英文描述Switching Voltage Regulators 1.4MHz Triple Output Step-Up for TFT Bias
- 数据手册MP1530DM-LF-Z数据手册Datasheet PDF
- 在线购买
MP1530DM-LF-Z概述
MP1530将一个三路输出升压变换器和线性调节器结合在一起，提供了完整的DC/DC解决方案。该芯片用于给3.3V或5V TFT液晶面板供电。MP1530集成了一个1.4MHz的定频升压变换器和一个正反向线性调节器。由升压变换器开关节点驱动两个充电泵，然后供电至各自的线性调节器中。正反向线性调节器输入电压分别可达38V和-20V。单个开启/关断控制使能所有3路输出。为方便使用，输出具有内部上下电时序。内部软启动可以防止启动时输入源过载。逐周期限流保护可以减少部件应力。MP1530采用小尺寸3mm x 3mm，16-pin QFN封装或者16-pin TSSOP封装。
产品特性和优势
输入工作电压范围：2.7V至5.5V
开关管限流值：2.8A
单个封装中具有3路输出
可升压至22V
正向20mA线性调节器
反向20mA线性调节器
250mΩ内部功率MOSFET
效率高达95%
1.4MHz固定频率
内部上电时序
可调节的软启动/故障计时器
逐周期过流保护
欠压锁定（UVLO）保护
就绪标记
采用16-Pin QFN 3x3mm或TSSOP封装
产品应用
机顶盒
冰箱
平板电脑
缝纫机
空调
打印机
产品特性和优势
输入工作电压范围：2.7V至5.5V
开关管限流值：2.8A
单个封装中具有3路输出
可升压至22V
正向20mA线性调节器
反向20mA线性调节器
250mΩ内部功率MOSFET
效率高达95%
1.4MHz固定频率
内部上电时序
可调节的软启动/故障计时器
逐周期过流保护
欠压锁定（UVLO）保护
就绪标记
采用16-Pin QFN 3x3mm或TSSOP封装
产品应用
机顶盒
冰箱
平板电脑
缝纫机
空调
打印机
MP1530DM-LF-Z中文参数
制造商:Monolithic Power Systems(MPS)
产品种类:开关稳压器
输出电压:2.7 V to 22 V
输出电流:2.8 A
输入电压（最大值）:5.5 V
输出端数量:3 Output
拓扑结构:Boost
封装/箱体:TSSOP-16
安装风格:SMD/SMT
开关频率:1.4 MHz
静态电流:1.3 mA
最小工作温度:-40℃
最大工作温度:+85℃
系列:MP1530
输入电压（最小值）:2.7 V
输入电压:2.7 V to 5.5 V
负载调节:1%
湿度敏感性:Yes
产品种类:开关稳压器
输出电压:2.7 V to 22 V
输出电流:2.8 A
输入电压（最大值）:5.5 V
输出端数量:3 Output
拓扑结构:Boost
封装/箱体:TSSOP-16
安装风格:SMD/SMT
开关频率:1.4 MHz
静态电流:1.3 mA
最小工作温度:-40℃
最大工作温度:+85℃
系列:MP1530
输入电压（最小值）:2.7 V
输入电压:2.7 V to 5.5 V
负载调节:1%
湿度敏感性:Yes

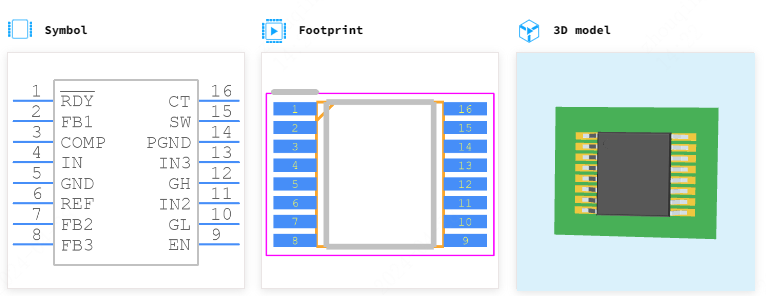

MP1530DM-LF-Z引脚图
