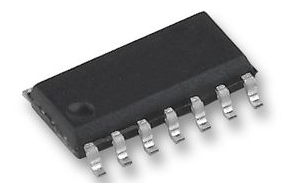

MC74HC74ADR2G
- 厂商名称ON安森美
- 元件分类触发器
- 中文描述触发器，差分/互补输出，正沿，D，20 ns，35 MHz，5.2 mA，SOIC，14引脚
- 英文描述Flip Flop D-Type Pos-Edge 2-Element Automotive 14-Pin SOIC N T/R
- 数据手册MC74HC74ADR2G数据手册Datasheet PDF
- 在线购买
MC74HC74ADR2G概述
MC74HC74ADR2G是ON SEMICONDUCTOR的一款触发器，具有高速CMOS逻辑，工作电压：2至6 V，兼容性：输入CMOS、输出CMOS。
高性能硅栅CMOS，MC574HC74A与LS74的引脚输出相同。器件输入与标准CMOS输出兼容，带有上拉电阻，它们与LSTTL输出兼容。此设备由两个D Flip FLOPS组成，具有单独的套件、重置和时钟输入。D输入处的信息将传输到时钟输入的下一个正进边的相应Q输出中。Q和Qbar输出均可从每个触发器获得。设置和重置输入是异步的。
输出驱动功能：10 LSTTL负载
输出直接连接到CMOS、NMOS和TTL
工作电压范围：2.0至6.0 V
低输入电流：1.0 mA
CMOS器件的高抗噪声特性
芯片复杂性：128 FET或32个等效Gates
高性能硅栅CMOS，MC574HC74A与LS74的引脚输出相同。器件输入与标准CMOS输出兼容，带有上拉电阻，它们与LSTTL输出兼容。此设备由两个D Flip FLOPS组成，具有单独的套件、重置和时钟输入。D输入处的信息将传输到时钟输入的下一个正进边的相应Q输出中。Q和Qbar输出均可从每个触发器获得。设置和重置输入是异步的。
输出驱动功能：10 LSTTL负载
输出直接连接到CMOS、NMOS和TTL
工作电压范围：2.0至6.0 V
低输入电流：1.0 mA
CMOS器件的高抗噪声特性
芯片复杂性：128 FET或32个等效Gates
MC74HC74ADR2G中文参数
| 逻辑系列 | 74HC | 每片芯片元件数目 | 2 |
| 逻辑功能 | D 型 | 最长传播延迟时间@最长CL | 160 ns@ 50 pF |
| 输入类型 | CMOS | 尺寸 | 8.75 x 4 x 1.5mm |
| 输出类型 | LSTTL | 长度 | 8.75mm |
| 输出信号类型 | 差分 | 最小工作电源电压 | 2 V |
| 触发类型 | 上升沿 | 高度 | 1.5mm |
| 极性 | 反相，非反相 | 宽度 | 4mm |
| 安装类型 | 表面贴装 | 最高工作温度 | +125 °C |
| 封装类型 | SOIC | 最低工作温度 | -55 °C |
| 引脚数目 | 14 | 最大工作电源电压 | 6 V |
| 设置/复位 | 有 | 传输延迟测试条件 | 50pF |

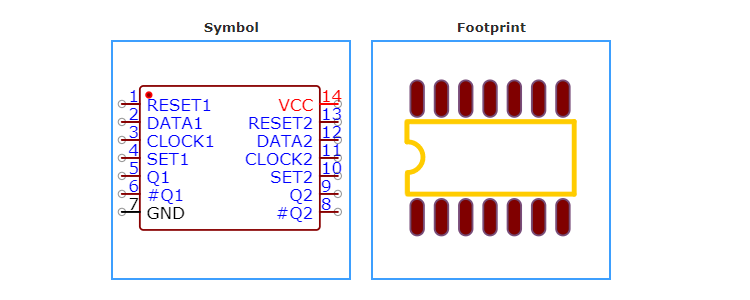

MC74HC74ADR2G引脚图
