MC14504BDTR2G
- 厂商名称ON安森美
- 元件分类转换器IC
- 中文描述逻辑电平转换器，电平移位器，TSSOP封装，16引脚
- 英文描述LEVEL SHIFTER，HEX，NON INVERTING，TSSOP
- 数据手册MC14504BDTR2G数据手册Datasheet PDF
- 在线购买
MC14504BDTR2G概述
MC14504B是使用CMOS技术的六路同向电平转换器。电平转换器将TTL信号转换为CMOS逻辑电平，以获得5至15伏之间的任何CMOS电源电压。控制输入还允许从CMOS到CMOS的接口在一个逻辑电平到另一个逻辑电平：通过选择电源电平VDD和VCC来完成上电平或下电平转换。VCC电平设置输入信号电平，而VDD选择输出电压电平。
向上转换从低电压转换为高电压，或从高电压转换为低电压
输入阈值可以改变，以实现TTL兼容性
不需要对电源或输入进行定序，以便打开电源或关闭电源
VDD和VCC的3至18 VDC操作
二级管保护输入至VSS
能够在额定温度范围内驱动两个低功耗TTL负载或一个低功耗肖特基TTL负载
提供无铅封装
向上转换从低电压转换为高电压，或从高电压转换为低电压
输入阈值可以改变，以实现TTL兼容性
不需要对电源或输入进行定序，以便打开电源或关闭电源
VDD和VCC的3至18 VDC操作
二级管保护输入至VSS
能够在额定温度范围内驱动两个低功耗TTL负载或一个低功耗肖特基TTL负载
提供无铅封装
MC14504BDTR2G中文参数
| 安装类型 | 表面贴装 | 传输延迟测试条件 | 50pF |
| 封装类型 | TSSOP | 最长传播延迟时间@最长CL | 280 ns @ 50 pF |
| 引脚数目 | 16 | 最大工作电源电压 | 18 V |
| 输出类型 | TTL | 最高工作温度 | +125 °C |
| 尺寸 | 5.1 x 4.5 x 1.05mm | 最小工作电源电压 | 3 V |
| 逻辑功能 | 电平移位器 |

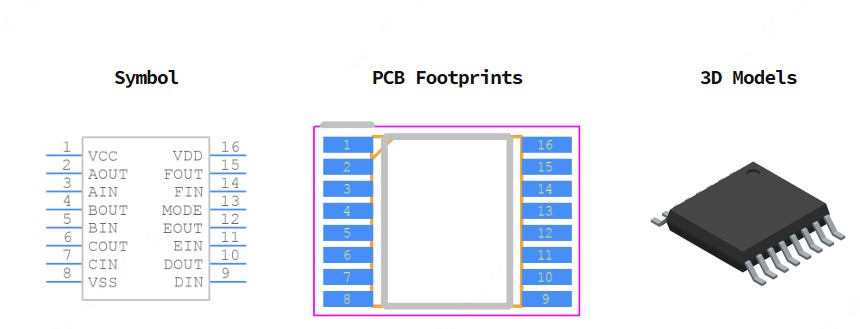

MC14504BDTR2G引脚图
