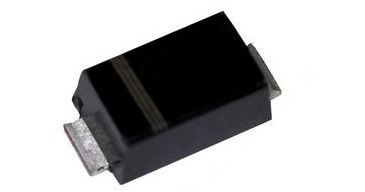

ESD9R3.3ST5G
- 厂商名称ON安森美
- 元件分类TVS二极管
- 中文描述TVS二极管，ESD9R，单向，3.3 V，7.8 V，SOD-923，2引脚
- 英文描述Transient Voltage Suppressors ESD Protection Diodes with Ultra?Low Leakage
- 数据手册ESD9R3.3ST5G数据手册Datasheet PDF
- 在线购买
ESD9R3.3ST5G概述
ESD9R3.3ST5G是一款瞬态电压抑制器(TVS)二极管，具有UL94V-0阻燃级无空隙传递模塑热固性塑料外壳和100%哑光锡（锡）表面处理。ESD9R3.3ST5G旨在为人体传感器等超低电流应用中使用的ASSP和ASIC提供ESD保护。该器件设计用于在0°C至50°C关闭时的1nA以下泄漏。在ESD事件期间，这些器件打开以将ESD钳位到IC的安全电压电平。该器件还具有适用于高速数据线的低电容和适用于空间受限设计的小封装尺寸的额外优势。
<1nA超低泄漏
0.5pF超低电容
低钳位电压
<1.0ns响应时间
150mW总功耗
无卤素
应用
传感与仪器
<1nA超低泄漏
0.5pF超低电容
低钳位电压
<1.0ns响应时间
150mW总功耗
无卤素
应用
传感与仪器
ESD9R3.3ST5G中文参数
| 二极管配置 | 单路 | 峰值脉冲功率耗散 | 0.15W |
| 方向类型 | 单向 | 最大峰值脉冲电流 | 1A |
| 最大钳位电压 | 7.8V | ESD保护 | 是 |
| 最小击穿电压 | 4.8V | 每片芯片元件数目 | 1 |
| 安装类型 | 表面贴装 | 最低工作温度 | -55 °C |
| 封装类型 | SOD-923 | 尺寸 | 0.85 x 0.65 x 0.4mm |
| 最大反向待机电压 | 3.3V | 最高工作温度 | +125 °C |
| 引脚数目 | 2 |

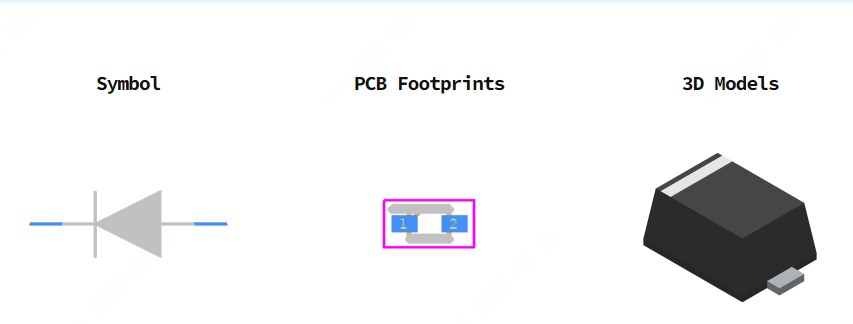

ESD9R3.3ST5G引脚图
