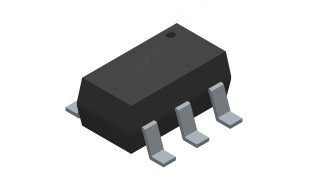

FL7760BM6X
- 厂商名称ON安森美
- 元件分类LED驱动
- 中文描述模拟/PWM，可调光60 V输入降压控制器，用于LED照明
- 英文描述FL7760BM6X-LED DRIVER，BUCK，1MHZ，SOT-23-6
- 数据手册FL7760BM6X数据手册Datasheet PDF
- 在线购买
FL7760BM6X概述
FL7760是一款高能效步降控制器，用于以CCM（连续电流模式）下运行的中高功率照明应用。FL7760可在较宽的8~60 V输入范围内运行，通过带小型6引脚封装的DIM引脚同时支持PWM和模拟调光。
特性优势
二次模拟调光曲线（“A”版）
宽模拟调光操作范围：5~100%
模拟/PWM调光信号都兼容
具有宽调光操作范围的设计灵活性
高达1 MHz的高开关频率
小尺寸电感器
宽输入电压范围：8 V DC~70 V DC
设计灵活性
低待机/运行消耗电流：240/300?A
低待机功耗
应用
LED照明驱动器
LED智能照明驱动器
LED照明灯具
特性优势
二次模拟调光曲线（“A”版）
宽模拟调光操作范围：5~100%
模拟/PWM调光信号都兼容
具有宽调光操作范围的设计灵活性
高达1 MHz的高开关频率
小尺寸电感器
宽输入电压范围：8 V DC~70 V DC
设计灵活性
低待机/运行消耗电流：240/300?A
低待机功耗
应用
LED照明驱动器
LED智能照明驱动器
LED照明灯具
FL7760BM6X中文参数
| 制造商: | onsemi | 输入电压（最大值）: | 60 V |
| 产品种类: | LED照明驱动器 | 拓扑结构: | Buck |
| 安装风格: | SMD/SMT | 工作频率: | 1 MHz |
| 封装 / 箱体: | SOT-23-6 | 输出电压: | 4.5 V to 5.5 V |
| 输出端数量: | 1 Output | 最小工作温度: | - 40 C |
| 输出电流: | 1.5 A | 最大工作温度: | + 125 C |
| 输入电压（最小值）: | 8 V |

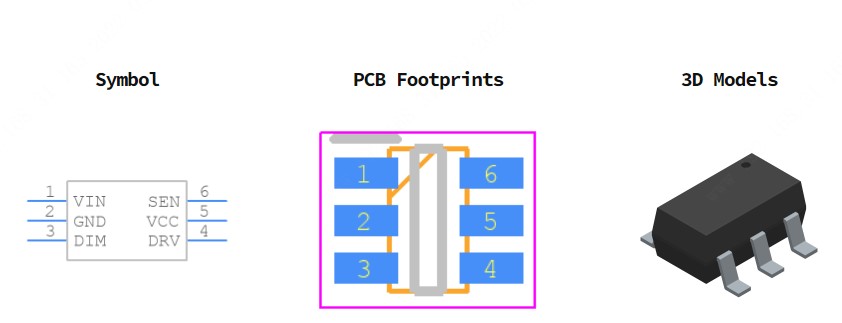

FL7760BM6X引脚图
