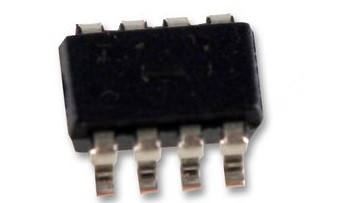

NC7NZ04K8X
- 厂商名称ON安森美
- 元件分类反相器
- 中文描述非门，超高速，3门，1输入，32 mA，1.65V至5.5V，US8-8
- 英文描述Inverter，LVC/LCX/Z Series，3-Func，1-Input，CMOS，PDSO8，3.10 MM，MO-187CA，US-8
- 数据手册NC7NZ04K8X数据手册Datasheet PDF
- 在线购买
NC7NZ04K8X概述
NC7NZ04K8X是TinyLogic®超高速(UHS)系列的三重逆变器。该器件采用先进的CMOS技术制造，可实现超高速和高输出驱动，同时在宽VCC工作范围内保持低静态功耗。该器件指定在1.65至5.5V VCC工作范围内工作。当VCC为0V时，输入和输出为高阻抗。输入可承受高达7V的电压，与VCC工作电压无关。
2.4ns传播延迟(tPD)
±24mA 3V高输出驱动
关断高阻抗输入/输出
过压容差输入有助于5V至3V转换
专有的噪声/EMI降低电路
应用
工业
2.4ns传播延迟(tPD)
±24mA 3V高输出驱动
关断高阻抗输入/输出
过压容差输入有助于5V至3V转换
专有的噪声/EMI降低电路
应用
工业
NC7NZ04K8X中文参数
| 逻辑功能 | 逆变器 | 最大工作电源电压 | 5.5 V |
| 安装类型 | 表面贴装 | 最大高电平输出电流 | -32mA |
| 封装类型 | US | 最长传播延迟时间@最长CL | 5 ns @ 50 pF |
| 引脚数目 | 8 | 最小工作电源电压 | 1.65 V |
| 输入类型 | CMOS | 最大低电平输出电流 | 32mA |

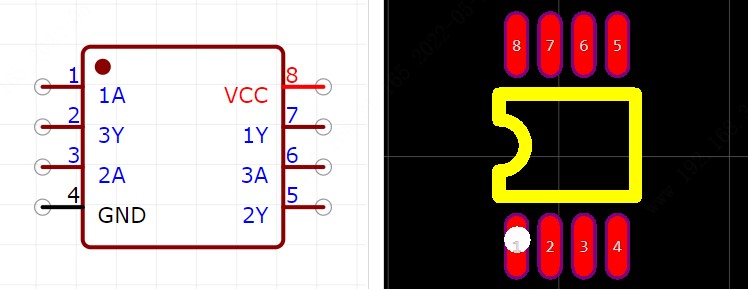

NC7NZ04K8X引脚图
