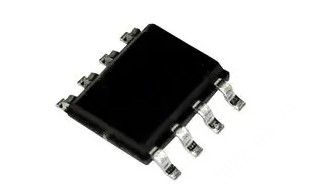

FAN3224TMX
- 厂商名称ON安森美
- 元件分类栅极驱动IC
- 中文描述驱动器，MOSFET，低压侧，4.5V-18V电源，5A输出，17ns延迟，SOIC-8
- 英文描述Dual MOSFET Power Driver，-5 A，5 A，4.5→18 V，Non-Inverting，8-Pin SOIC
- 数据手册FAN3224TMX数据手册Datasheet PDF
- 在线购买
FAN3224TMX概述
FAN3224TMX是一款用于同步整流电路的高速低侧栅极驱动器。FAN3224系列双4A栅极驱动器旨在通过在短开关间隔内提供高峰值电流脉冲来驱动低侧开关应用中的N沟道增强型MOSFET。该驱动器具有TTL输入阈值。内部电路通过将输出保持在低电平直到电源电压处于工作范围内来提供欠压锁定功能。此外，驱动器具有匹配A通道和B通道之间的内部传播延迟，适用于需要具有关键时序的双栅极驱动器的应用，例如同步整流器。这还可以将两个驱动器并联，从而有效地将驱动单个MOSFET的电流能力提高一倍。
行业标准引脚
双非反相+使能
如果没有输入，内部电阻会关闭驱动器
通过并联通道实现双倍电流能力
应用
电源管理，电机驱动与控制，车用
行业标准引脚
双非反相+使能
如果没有输入，内部电阻会关闭驱动器
通过并联通道实现双倍电流能力
应用
电源管理，电机驱动与控制，车用
FAN3224TMX中文参数
| 逻辑类型 | TTL | 拓扑 | 低侧 |
| 输出电流 | -5 a 、 5 a | 高压侧和低压侧相关性 | 独立，同步 |
| 电源电压 | 18V | 驱动器数目 | 2 |
| 引脚数目 | 8 | 极性 | 非反相 |
| 封装类型 | SOIC | 安装类型 | 表面贴装 |
| 输出数目 | 2 |

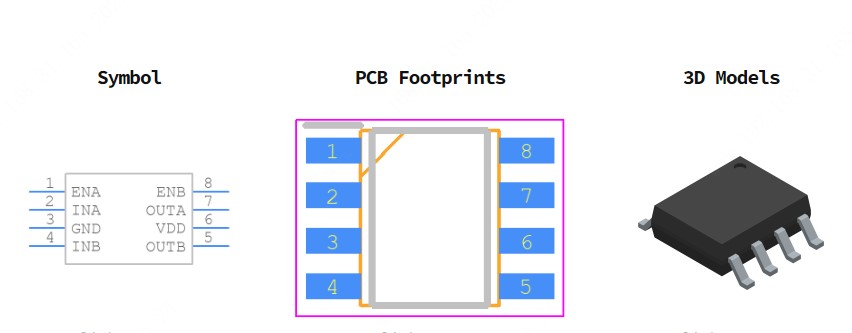

FAN3224TMX引脚图
