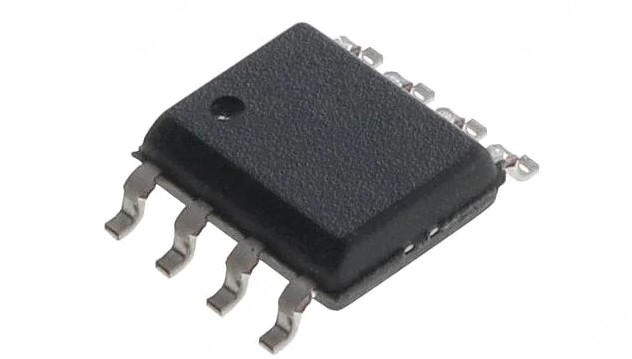

CS5171EDR8G
- 厂商名称ON安森美
- 元件分类DCDC芯片
- 中文描述升压稳压器，正向，1.5 A，280 kHz
- 英文描述2.4 A SWITCHING REGULATOR，310 kHz SWITCHING FREQ-MAX，PDSO8，LEAD FREE，SOIC-8
- 数据手册CS5171EDR8G数据手册Datasheet PDF
- 在线购买
CS5171EDR8G概述
CS5171/2/3/4产品是280 kHz/560 kHz开关稳压器，带有高能效的1.5 A集成开关。这些零件可在2.7 V至30 V的宽输入电压范围内运行。该升压稳压器的灵活设计使得芯片能够在大多数电源配置中运行，包括升压、反激、正向、反向和SEPIC。这些集成电路使用电流模式结构，可实现极佳负载和线路调节，以及实用的限制电流方式。高频运行和高度集成的稳压电路相结合，产生了一个极度紧凑的电源方案。该电路设计包括了多种功能，如频率同步、关断和反馈控制，适用于正电压也适用于负电压调节。此类零件可与LT1372/1373实现引脚兼容。
应用
DC-DC升压
多输出反激式电源
逆变电源
应用
DC-DC升压
多输出反激式电源
逆变电源
CS5171EDR8G中文参数
| 制造商: | onsemi | 输出端数量: | 1 Output |
| 产品种类: | 开关稳压器 | 输入电压（最小值）: | 2.7 V |
| 安装风格: | SMD/SMT | 输入电压（最大值）: | 30 V |
| 封装 / 箱体: | SOIC-8 | 开关频率: | 280 kHz |
| 拓扑结构: | Boost | 最小工作温度: | - 40 C |
| 输出电压: | Adjustable | 最大工作温度: | + 125 C |
| 输出电流: | 1.5 A |

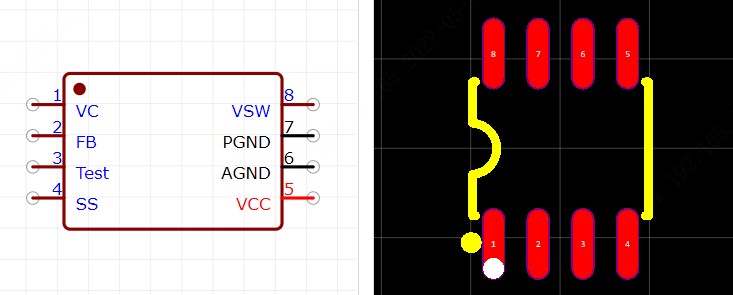

CS5171EDR8G引脚图
