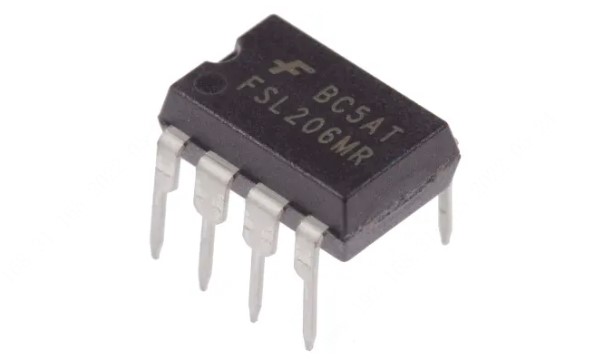

FSL206MRN

FSL206MR集成了脉宽调制(PWM)控制器和SenseFET，专门为高性能离线开关模式电源(SMPS)而设计，且外部部件数量极小。此器件集成了高压电源稳压器，将雪崩坚固的SenseFET与电流模式PWM控制装置相结合。集成的PWM控制器包括：7.8V稳压器，避免了辅助偏置绕组的必要性；欠电压闭锁(UVLO)保护；前缘间隔(LEB)；优化的门极打开/关断驱动器；EMI衰减器；高温关断(TSD)保护；用于回路补偿的温度补偿精确电流源；启动期间的软启动；过载保护(OLP)、过电压保护(OVP)、异常过电流保护(AOCP)和线路欠电压保护(LUVP)。内部高电压启动开关和带有极低运行电流的突发模式运行降低了待机模式下的功率损耗。因此，输入电压为265VAC时，没有偏置绕组的情况下可以达到150mW的功率损耗，带偏置绕组且无负载的情况下可达到25mW(FSL206MR)或30mW(FSL206MRBN)。

特性

?耐雪崩的内部SenseFET：650V

?精确的固定工作频率：67KHz

?265 V<AC无偏置绕组时，空载150 mW；

<FSL206MR：25mW，带偏压绕组

<FSL206MRBN：30mW，带偏压绕组

?无需辅助偏置绕组

?提供频率调制功能，可减少EMI辐射

?线路欠压保护(LUVP)

?逐脉冲限流

?较低的欠压闭锁(UVLO)

?超低工作电流：300?A

?内置软启动和内置启动电路

?提供各种保护：过载保护(OLP)、过压保护(OVP)、热关断(TSD)、异常过流保护(AOCP)，所有保护功能的自动重启模式

应用

运动控制-家用设备

运动控制-工业电机

智能电网

智能电表

DVD/机顶盒

LED电视
