SN74LS138N

厂商名称：TI德州仪器

元件分类：解码器/多路复用器

中文描述：

解码器和多路输出选择器,8线解复解码器、多路分解器反相,16引脚3 PDIP封装5.25 V

英文描述：

Decoder/Demultiplexer Single 3to8 16Pin PDIP Tube

数据手册：

在线购买：立即购买

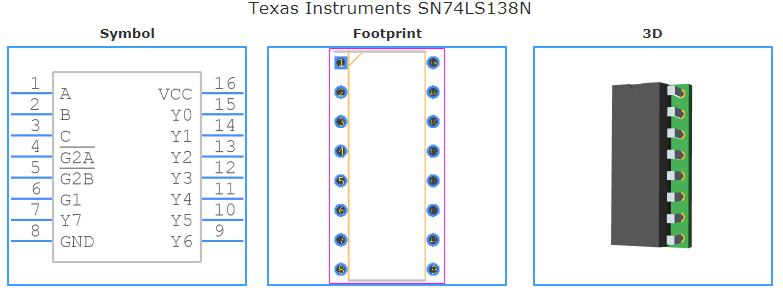

SN74LS138N概述

SN74LS138N是3线至8线解码器/解复用器，肖特基钳位的TTL MSI电路设计用于需要非常短的传播延迟时间的高性能存储器解码或数据路由应用。在高性能存储系统中，此解码器可用于最小化系统解码的影响。当与利用快速使能电路的高速存储器一起使用时，这些解码器的延迟时间和存储器的使能时间通常小于存储器的典型访问时间。这意味着由肖特基钳位系统解码器引入的有效系统延迟可以忽略不计。SN74LS138N根据三个二进制选择输入和三个使能输入的条件来解码八行之一。

专为高速存储器解码器和数据传输系统设计

3启用输入以简化级联和/或数据接收

肖特基钳位，实现高性能

应用

工业

SN74LS138N中文参数

逻辑系列	LS	尺寸	19.3 x 6.35 x 4.57mm
逻辑功能	解码器、多路分解器	高度	4.57mm
多路分解能力	8 线解复	长度	19.3mm
每片芯片元件数目	1	最大工作电源电压	5.25 V
每个元件输入使能数目	3	宽度	6.35mm
极性	反相	最小工作电源电压	4.75 V
安装类型	通孔	最高工作温度	+70 °C
封装类型	PDIP	最低工作温度	0 °C
引脚数目	16
