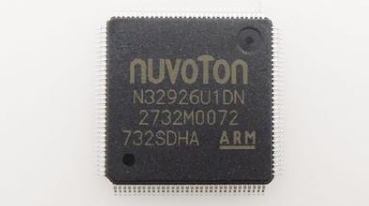

N32926U1DN
元件分类:ARM微处理器
中文描述:
ARM微处理器,内嵌的硬件H.264和MJPEG编解码器以及AAC加速器和声音处理单元(SPU)
英文描述:
H.264 codec and MJPEG codec are mainly used for constructing the arts used in video streaming and the hardware AAC accelerator
数据手册:
N32926U1DN是为了加速影音串流媒体播放效能而特别设计的,其内嵌的硬件H.264和MJPEG编解码器以及AAC加速器和声音处理单元(SPU)特别适合以音视频流媒体为主的云端多媒体应用方案。而内置的视频解码器和音频编解码器也将在提升整体性能的同时减轻CPU的运算负担并降低功耗。
N32926U1DN使用ARM926EJ-S内核,其内部集成的H.264编解码器、以太网接口、JPEG解编码器、CMOS摄像头接口、32通道的声音处理单元(SPU)、ADC、DAC和TV编码器不仅可以满足各种应用需求,还能减少生产方面物料成本。而240 MHz主频的ARM926内核与DDR2内存、H.264编解码器、AAC加速器、SDIO Host控制器和USB 2.0 Host/Device高速接口的结合,使得N32926U1DN成为流媒体方案的最佳选择。
N32926U1DN使用Linux操作系统以方便驱动程序更新或添加新的功能,例如WiFi、浏览器等。另一方面,开源代码也使得产品开发更加灵活。新唐持续对Linux系统的优化,为提供客户高性价比的音视频流媒体方案。不仅如此,其合作厂商的USB、SDIO WiFi模组也被集成用于如智能手机、平板、笔记本电脑或智能电视中的WiFi流媒体应用中。
N32926U1DN支持最大分辨率D1(720x480)的电视信号输出或1024x768的TFT LCD输出。随着流媒体应用的分辨率需求越来越高,H.264视频压缩标准的高压缩比成为在带宽有限情况下的最佳选择。N32926U1DN的芯片设计为大量使用WiFi、以太网以及非标准RF等方案的流媒体应用提供高性价比的市场定位。例如在2.4GHz应用方面,提供了硬件CRC生成器和校验引擎,可以降低CPU的负载和功耗,此外,内部集成的硬件信道编码引擎如scrambler、Inter-lever、Reed-Solomon和Convolutional等编解码器,可以让让流媒体数据在2.4GHz频带上的传输更为稳定顺畅。
为了降低系统设计的复杂度和降低制造成本,N32926U1DN采用了128-pin LQFP的多芯封装,其内部堆叠了32Mbx16 DDR2内存的多芯封装在确保高效能的同时也减少了系统设计难度,比如EMI或噪音抑制。全部的物料成本通过PCB双面板、较小的PCB空间、阻尼电阻及EMI防护元件等的减少而降低。
型号
|
N32926U1DN
|
Max. Resolution
|
XGA(1024 x 768)
|
制造商
|
Microprocessors
|
SAR
ADC
|
Y(supports
12-bit SARADC)
|
产品系列
|
ARM9 MPUs
|
ADC
for MIC Input
|
Y(support
optional channel for audio line-in)
|
产品系列
|
N3292 H.264 Codec
series
|
Touch
Panel (Wire)
|
|
Raw NAND I/F, ECC bits
|
24
|
Stereo
DAC (bits)
|
16
|
CPU
|
926
|
JTAG
|
Y
|
Max Speed
|
240
MHz
|
Ethernet
10/100 MAC
|
Y
|
I 缓存
|
8K
|
CMOS
Sensor1
|
Y(CCIR601
/ CCIR656 I/F, 3M pixel)
|
D 缓存
|
8K
|
GPIO
(Max)
|
80
|
SRAM
|
8K
|
UART
|
2
|
Stacked SDRAM (bit)
|
32Mx16
DDR2
|
I2C
|
1
|
SPI Flash I/F
|
Y
|
SPI
|
2
|
SD / SDIO
|
3
|
RTC
|
Y
|
1.1 Host (12 Mbps)
|
1
|
PWM
|
4
|
USB 2.0 Host (480 Mbps)
|
1
|
TV
Output
|
Y
|
Device (FS / HS)
|
HS
|
I2S
|
Y
|
2D GFX
|
|
Core
Voltage (V)
|
1.2
|
JPEG Codec
|
Y
|
I/O
Voltage (V)
|
3.3
|
Video Codec
|
H.264
Codec MJPEG Codec
|
Package
|
LQFP-128
(MCP)
|
RGB Color (bits)
|
24
|
Status
|
Mass
Production
|
