LM317TG
- 厂商名称ON安森美
- 元件分类线性稳压器LDO
- 中文描述线性稳压器，可调，4.2V至40V输入，1.2V至37V输出，1.5A输出，TO-220
- 英文描述Standard Regulator Pos 1.2V to 37V 0.4A 3-Pin(3+Tab)TO-220 Rail(Alt:LM317TG)
- 数据手册LM317TG数据手册Datasheet PDF
- 在线购买
LM317TG概述
LM317是一款可调式3端正电压稳压器，能够在1.2V至37V的输出电压范围内提供超过1.5A的电流。该稳压器非常易于使用，仅需两个外部电阻即可设置输出电压。。此外，它还采用了内部电流限制，热关断和安全区域补偿功能，从而使其实质上具有防爆性能。
内部热过载保护
内部短路电流限制常数随温度变化
输出晶体管安全区域补偿
高压应用中的浮动操作
消除库存许多固定电压
应用
自动化与过程控制，车用，电源管理
内部热过载保护
内部短路电流限制常数随温度变化
输出晶体管安全区域补偿
高压应用中的浮动操作
消除库存许多固定电压
应用
自动化与过程控制，车用，电源管理
LM317TG中文参数
| 输出电压 | 1.2 → 37 V | 最高工作温度 | +150 °C |
| 最大输出电流 | 2.2A | 输出数目 | 1 |
| 封装类型 | TO-220 | 长度 | 10.28mm |
| 输出类型 | 可调整的 | 线路调节 | 0.04 %/V |
| 安装类型 | 通孔 | 参考电压 | 1.3V |
| 最小输入电压 | -0.3 V | 尺寸 | 10.28 x 4.82 x 15.75mm |
| 最大输入电压 | 40 V | 宽度 | 10.28mm |
| 引脚数目 | 3 | 负荷调节 | 25 mV |
| 最低工作温度 | -55 °C | 高度 | 15.75mm |

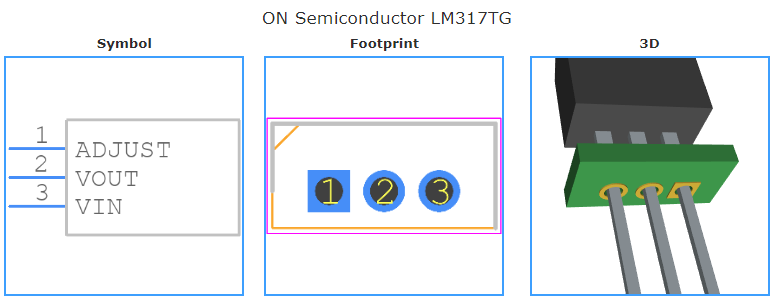

LM317TG引脚图
