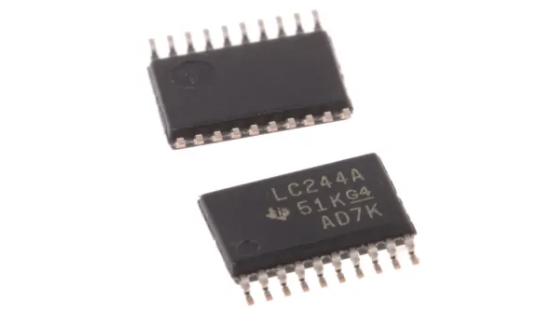

SN74LVC244APWR
- 厂商名称TI德州仪器
- 元件分类缓冲器和线路驱动器
- 中文描述缓冲器/线路驱动器，74LVC244，1.65 V至3.6 V，TSSOP-20
- 英文描述Buffer/Line Driver 8-CH Non-Inverting 3-ST CMOS 20-Pin TSSOP T/R
- 数据手册SN74LVC244APWR数据手册Datasheet PDF
- 在线购买
SN74LVC244APWR概述
SN74LVC244APWR是一款具有三态输出的八路缓冲器/驱动器，设计用于1.65至3.6V VCC操作。该设备还设计用于数据总线之间的异步通信。该设备被组织为两个4位缓冲器/线路驱动器，具有独立的输出使能（OE）输入。当OE为低电平时，器件将数据从A输入传递到Y输出。OE为高电平时，输出处于高阻抗状态。为了确保上电或掉电期间的高阻抗状态，OE应该通过上拉电阻器连接到VCC，并且电阻器的最小值由驱动器的电流吸收能力确定。
IOFF支持实时插入，部分掉电模式和后驱保护
允许向下电压转换
支持所有端口上的混合模式信号操作
输入接受电压至5.5V
每个JESD 17的闩锁性能超过250mA
在3.3V传播延迟（tpd）时为5.9ns
在VCC=3.3V，TA=25°C VOLP时<0.8V（输出接地反弹）
在VCC=3.3V，TA=25°C VOHV时>2V（输出VOH下冲）
绿色产品，无Sb/Br
应用
工业，消费电子产品，无线，成像，视频和目视，信号处理，电机驱动与控制
IOFF支持实时插入，部分掉电模式和后驱保护
允许向下电压转换
支持所有端口上的混合模式信号操作
输入接受电压至5.5V
每个JESD 17的闩锁性能超过250mA
在3.3V传播延迟（tpd）时为5.9ns
在VCC=3.3V，TA=25°C VOLP时<0.8V（输出接地反弹）
在VCC=3.3V，TA=25°C VOHV时>2V（输出VOH下冲）
绿色产品，无Sb/Br
应用
工业，消费电子产品，无线，成像，视频和目视，信号处理，电机驱动与控制
SN74LVC244APWR中文参数
| 逻辑系列 | LVC | 最长传播延迟时间@最长CL | 6.7 ns @ 2.7 V |
| 逻辑功能 | 缓冲器，线路驱动器 | 尺寸 | 6.5 x 4.4 x 1.15mm |
| 每片芯片通道数目 | 8 | 高度 | 1.15mm |
| 输入类型 | 单端 | 最低工作温度 | -40 °C |
| 输出类型 | 三态 | 长度 | 6.5mm |
| 极性 | 非反相 | 传输延迟测试条件 | 50pF |
| 安装类型 | 表面贴装 | 最高工作温度 | +125 °C |
| 封装类型 | TSSOP | 宽度 | 4.4mm |
| 引脚数目 | 20 | 最小工作电源电压 | 1.65 V |
| 最大高电平输出电流 | -24mA | 最大工作电源电压 | 3.6 V |
| 最大低电平输出电流 | 24mA |

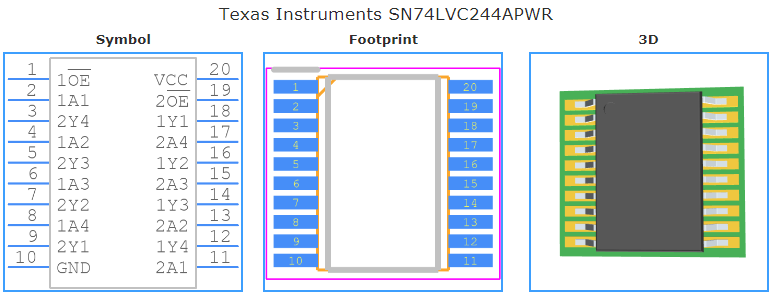

SN74LVC244APWR引脚图
