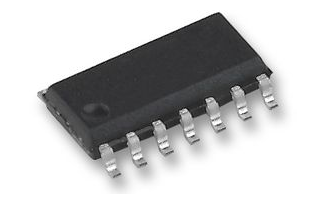

SN74HC164DR
- 厂商名称TI德州仪器
- 元件分类移位寄存器
- 中文描述移位寄存器,HC系列,74HC164,串行至并行,1元件,8 bit,SOIC,14引脚
- 英文描述Shift Register Single 8-Bit Serial to Parallel 14-Pin SOIC T/R
- 数据手册SN74HC164DR数据手册Datasheet PDF
- 在线购买
SN74HC164DR概述
SN74HC164D是一个8位并行输出串行移位寄存器,具有与门控制的串行输入和一个异步清零(CLR)输入。门控串行(A和B)输入允许对输入数据进行完全控制,任一输入的低电平均会阻止新数据的输入,并在下一个时钟(CLK)脉冲将第一个触发器复位为低电平。高电平输入启用另一个输入,该输入随后确定第一个触发器的状态。只要满足最小建立时间要求,就可以在CLK为高电平或低电平时更改串行输入上的数据。时钟发生在CLK的低电平到高电平转换时。
输出可驱动多达10个LSTTL负载
80?A最大低功耗
典型的tpd=20ns
5V时±4mA输出驱动
1?A最大低输入电流
与门(启用/禁用)串行输入
全缓冲时钟和串行输入
直接清除
绿色产品,无Sb/Br
应用
国防,军用与航空,消费电子产品,成像,视频和目视
输出可驱动多达10个LSTTL负载
80?A最大低功耗
典型的tpd=20ns
5V时±4mA输出驱动
1?A最大低输入电流
与门(启用/禁用)串行输入
全缓冲时钟和串行输入
直接清除
绿色产品,无Sb/Br
应用
国防,军用与航空,消费电子产品,成像,视频和目视
SN74HC164DR中文参数
| 封装类型 | SOIC | 尺寸 | 8.65 x 3.91 x 1.58mm |
| 逻辑功能 | 移位寄存器 | 长度 | 8.65mm |
| 阶段数目 | 8 | 宽度 | 3.91mm |
| 逻辑系列 | HC | 方向类型 | 单向 |
| 安装类型 | 表面贴装 | 最高工作温度 | +85 °C |
| 工作模式 | 串行至并行 | 最低工作温度 | -40 °C |
| 元件数目 | 1 | 复位类型 | 异步 |
| 引脚数目 | 14 | 高度 | 1.58mm |
| 最小工作电源电压 | 2 V | 触发类型 | 上升沿 |
| 最大工作电源电压 | 6 V |

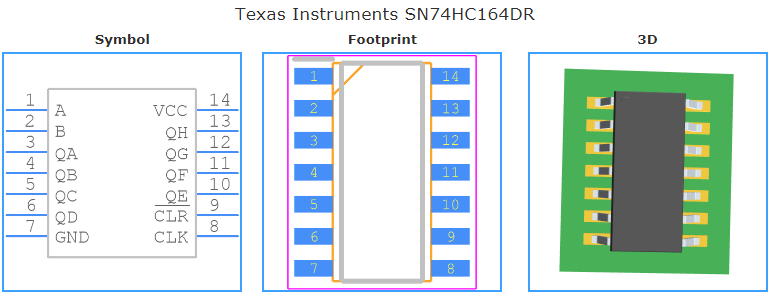

SN74HC164DR引脚图
