L78M05ABDT-TR
- 厂商名称ST意法半导体
- 元件分类线性稳压器LDO
- 中文描述线性稳压器，固定，7805，3端子，正向，10V至35V输入，5V和0.5A输出，TO-252-3
- 英文描述7805-based precision 5V fixed regulator with an output current of up to 500mA and wide temperature operating range from–40°C to 125°C
- 数据手册L78M05ABDT-TR数据手册Datasheet PDF
- 在线购买
L78M05ABDT-TR概述
该稳压器可以提供本地卡上调节，消除与单点调节相关的分配问题.它采用内部电流限制，过热关断与安全区域保护，使其非常坚固.如果配合足够的散热，它可以提供超过0.5 A的输出电流.虽然主要设计用作为固定稳压器，但它可以配合外部组件使用，以提供可调的电压与电流.
热过载保护
短路保护
输出转换SOA保护
输出电压公差:±2%
应用
电源管理
热过载保护
短路保护
输出转换SOA保护
输出电压公差:±2%
应用
电源管理
L78M05ABDT-TR中文参数
| 输出电压 | 5 V | 长度 | 6.6mm |
| 最大输出电流 | 500mA | 宽度 | 6.2mm |
| 封装类型 | DPAK | 典型压差电压@电流 | 2 V @ 350 mA |
| 输出类型 | 固定 | 精确度 | ±2% |
| 安装类型 | 表面贴装 | 系列 | L78Mxx |
| 最大输入电压 | 35 V | 负荷调节 | 100 mV |
| 引脚数目 | 3 | 线路调节 | 100 mV |
| 最低工作温度 | -40 °C | 高度 | 2.4mm |
| 最高工作温度 | +125 °C | 尺寸 | 6.6 x 6.2 x 2.4mm |
| 输出数目 | 1 | 静态电流 | 6mA |
| 极性 | 正极 |

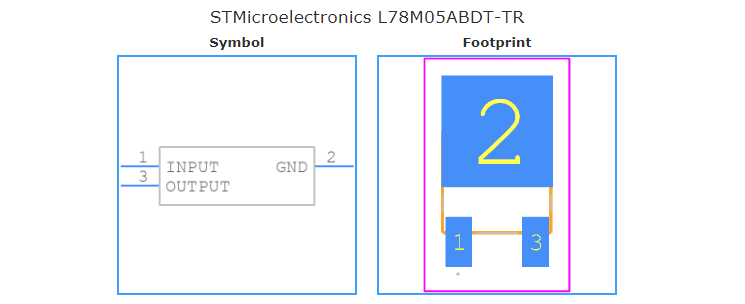

L78M05ABDT-TR引脚图
