NCP1529ASNT1G
- 厂商名称ON安森美
- 元件分类开关稳压器
- 中文描述开关降压(逐步递减)稳压器，可调，2.7V-5.5V输入，900mV-3.9V输出，1A输出，TSOP-5
- 英文描述Conv DC-DC 2.7V to 5.5V Synchronous Step Down Single-Out 0.9V to 3.9V 1A 5-Pin TSOP T/R<br />
- 数据手册NCP1529ASNT1G数据手册Datasheet PDF
- 在线购买
NCP1529ASNT1G概述
NCP1529ASNT1G是一款高效率，低纹波单片可调输出电压降压型转换器，它使用同步整流来提高效率并减少外部零件数量。该器件还具有一个内置的1.7MHz（标称）振荡器，它通过允许使用较小的电感器和电容器来减小元件尺寸。自动切换PWM/PFM模式可提高系统效率，其他功能包括集成的软启动，逐周期电流限制和热关断保护。
效率高达96％
一流的纹波，包括PFM模式
同步整流提高效率
低静态电流28?A
热限保护
短路保护
所有引脚均具有完全ESD保护
应用
消费电子产品，便携式器材，音频
效率高达96％
一流的纹波，包括PFM模式
同步整流提高效率
低静态电流28?A
热限保护
短路保护
所有引脚均具有完全ESD保护
应用
消费电子产品，便携式器材，音频
NCP1529ASNT1G中文参数
| 最小输出电压 | 0.9 V | 最高工作温度 | +150 °C |
| 最大输出电压 | 3.9 V | 最低工作温度 | -40 °C |
| 最小输入电压 | 2.7 V | 线路调节 | 0.0005 |
| 最大输入电压 | 5.5 V | 负荷调节 | 0.011 |
| 最小输出电流 | 1A | 宽度 | 1.5mm |
| 最大输出电流 | 300mA | 效率 | 0.96 |
| 转换器类型 | 降压 | 高度 | 1mm |
| 输出数目 | 1 | 尺寸 | 3 x 1.5 x 1mm |
| 输出类型 | 可调整的 | 最高开关频率 | 2.2 MHz |
| 安装类型 | 表面贴装 | 开关调节器 | 是 |
| 封装类型 | TSOP | 长度 | 3mm |
| 引脚数目 | 5 |

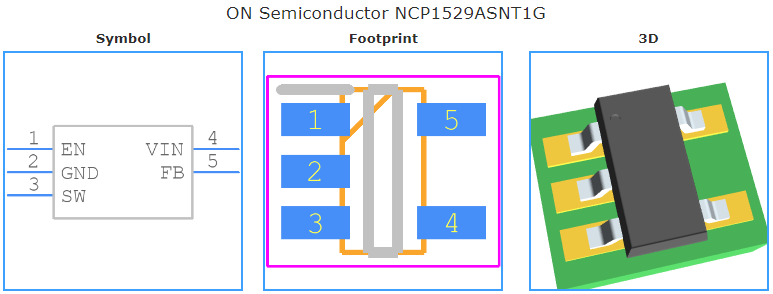

NCP1529ASNT1G引脚图
