SN74LVC3G07DCTR

厂商名称TI德州仪器
元件分类缓冲器和线路驱动器
中文描述具有漏极开路输出的 3 通道、1.65V 至 5.5V 缓冲器<br /> <div> <br /> </div>
英文描述Texas Instruments SN74LVC3G07DCTR Triple Buffer&Line Driver,Open Drain,1.65-5.5V,8-Pin SSOP
数据手册SN74LVC3G07DCTR数据手册Datasheet PDF
在线购买

SN74LVC3G07DCTR概述

这款三路缓冲器/驱动器专为1.65 V至5.5 V VCC工作电压而设计。

NanoFree™封装技术是集成电路封装概念的重大突破，它使用裸片作为封装。

SN74LVC3G07的输出为漏极开路，可连接到其他漏极开路输出，以实现有源低电平接线-OR或有源高电平接线-AND功能。最大灌电流为32 mA。

该器件完全适用于使用Ioff的部分掉电应用。Ioff电路可禁用输出，防止器件在掉电时出现破坏性电流回流。

SN74LVC3G07DCTR中文参数

制造商:Texas Instruments

产品种类:缓冲器和线路驱动器

输入线路数量:3 Input

输出线路数量:3 Output

极性:Non-Inverting

高电平输出电流:-

低电平输出电流:32 mA

静态电流:10 uA

电源电压-最大:5.5 V

电源电压-最小:1.65 V

工作电源电流:10 uA

最小工作温度:-40℃

最大工作温度:+125℃

安装风格:SMD/SMT

封装/箱体:SM-8

逻辑系列:LVC

逻辑类型:True

通道数量:3

工作电源电压:1.8 V

输出类型:Open Drain

传播延迟时间:3.7 ns at 3.3 V,2.9 ns at 5 V

系列:SN74LVC3G07

电源电流—最大值:10 uA

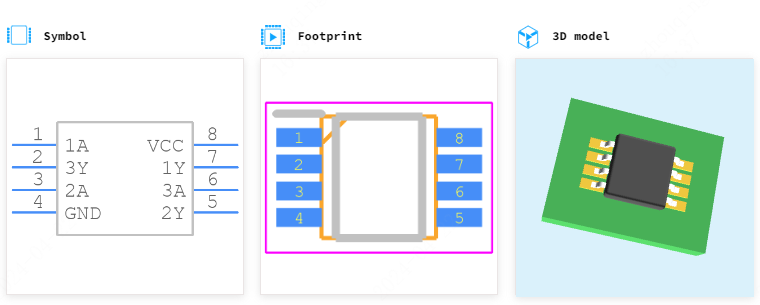

SN74LVC3G07DCTR引脚图
