CD74AC08M96
- 厂商名称TI德州仪器
- 元件分类逻辑门
- 中文描述4 通道、双输入、1.5V 至 5.5V 高速 (7ns) 24mA 驱动强度与门
- 英文描述Quad 2-Input AND Gates
- 数据手册CD74AC08M96数据手册Datasheet PDF
- 在线购买
CD74AC08M96概述
AC08器件是四重2输入正-AND门。这些器件在正逻辑中执行布尔函数Y=A-B或Y=(A+B)。
CD74AC08的特性
AC类型具有1.5 V至5.5 V工作电压和30%电源电压下的平衡抗噪能力
双极F、AS和S的速度，功耗显著降低
平衡传播延迟
缓冲输入
±24-mA输出驱动电流
扇出至15 F器件
抗可控硅闩锁（SCR-Latchup）的CMOS工艺和电路设计
超过MIL-STD-883方法3015规定的2 kV ESD保护水平
CD74AC08的特性
AC类型具有1.5 V至5.5 V工作电压和30%电源电压下的平衡抗噪能力
双极F、AS和S的速度，功耗显著降低
平衡传播延迟
缓冲输入
±24-mA输出驱动电流
扇出至15 F器件
抗可控硅闩锁（SCR-Latchup）的CMOS工艺和电路设计
超过MIL-STD-883方法3015规定的2 kV ESD保护水平
CD74AC08M96中文参数
制造商:Texas Instruments
产品种类:逻辑门
逻辑功能:AND
栅极数量:4 Gate
逻辑系列:AC
输入线路数量:8 Input
封装/箱体:SOIC-14
输出线路数量:4 Output
低电平输出电流:24 mA
高电平输出电流:-24 mA
传播延迟时间:8.7 ns
电源电压-最小:1.5 V
电源电压-最大:5.5 V
最小工作温度:-55℃
最大工作温度:+125℃
安装风格:SMD/SMT
功能:Quad 2-Input
逻辑类型:2-Input AND
位数:4 bit
工作电源电流:40 uA
工作电源电压:5 V
工作温度范围:-55 C to+125 C
输出类型:CMOS
产品种类:逻辑门
逻辑功能:AND
栅极数量:4 Gate
逻辑系列:AC
输入线路数量:8 Input
封装/箱体:SOIC-14
输出线路数量:4 Output
低电平输出电流:24 mA
高电平输出电流:-24 mA
传播延迟时间:8.7 ns
电源电压-最小:1.5 V
电源电压-最大:5.5 V
最小工作温度:-55℃
最大工作温度:+125℃
安装风格:SMD/SMT
功能:Quad 2-Input
逻辑类型:2-Input AND
位数:4 bit
工作电源电流:40 uA
工作电源电压:5 V
工作温度范围:-55 C to+125 C
输出类型:CMOS

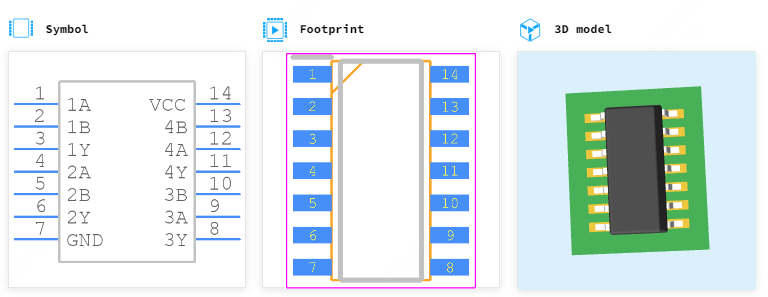

CD74AC08M96引脚图
